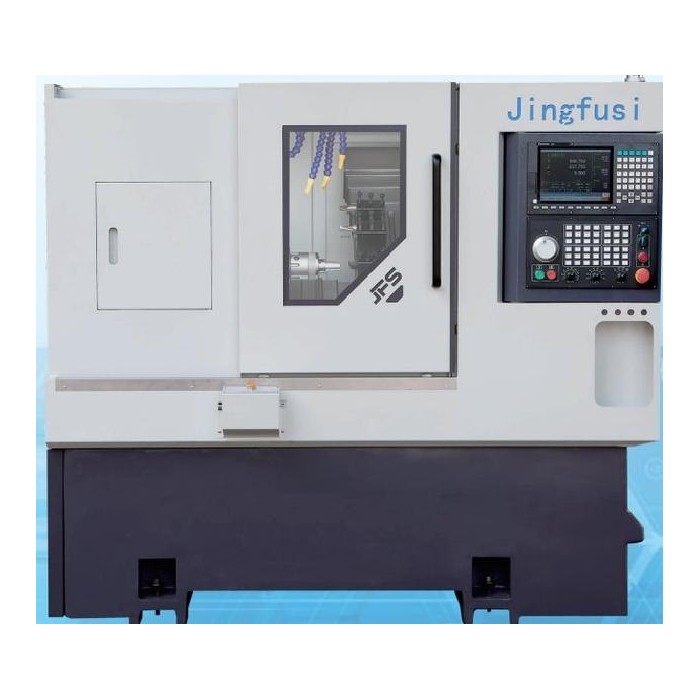

CNC групов инструментален струг CK36 25 46S

Jingfusi е доставчик на CNC инструментален струг CK36 25 46S. С богатия опит, натрупан в индустрията, ние искрено очакваме с нетърпение да установим контакт с вас и ще ви предоставим професионални услуги и подкрепа, покриващи целия процес.

Модел:CK36/25/46S

Изпратете запитване

Описание на продукта

Jingfusi е доставчик на CNC инструментален струг CK36 25 46S. Нашият продукт е лесен за работа и поддръжка и работи много бързо при реална употреба. Следните са основните характеристики на нашия продукт:

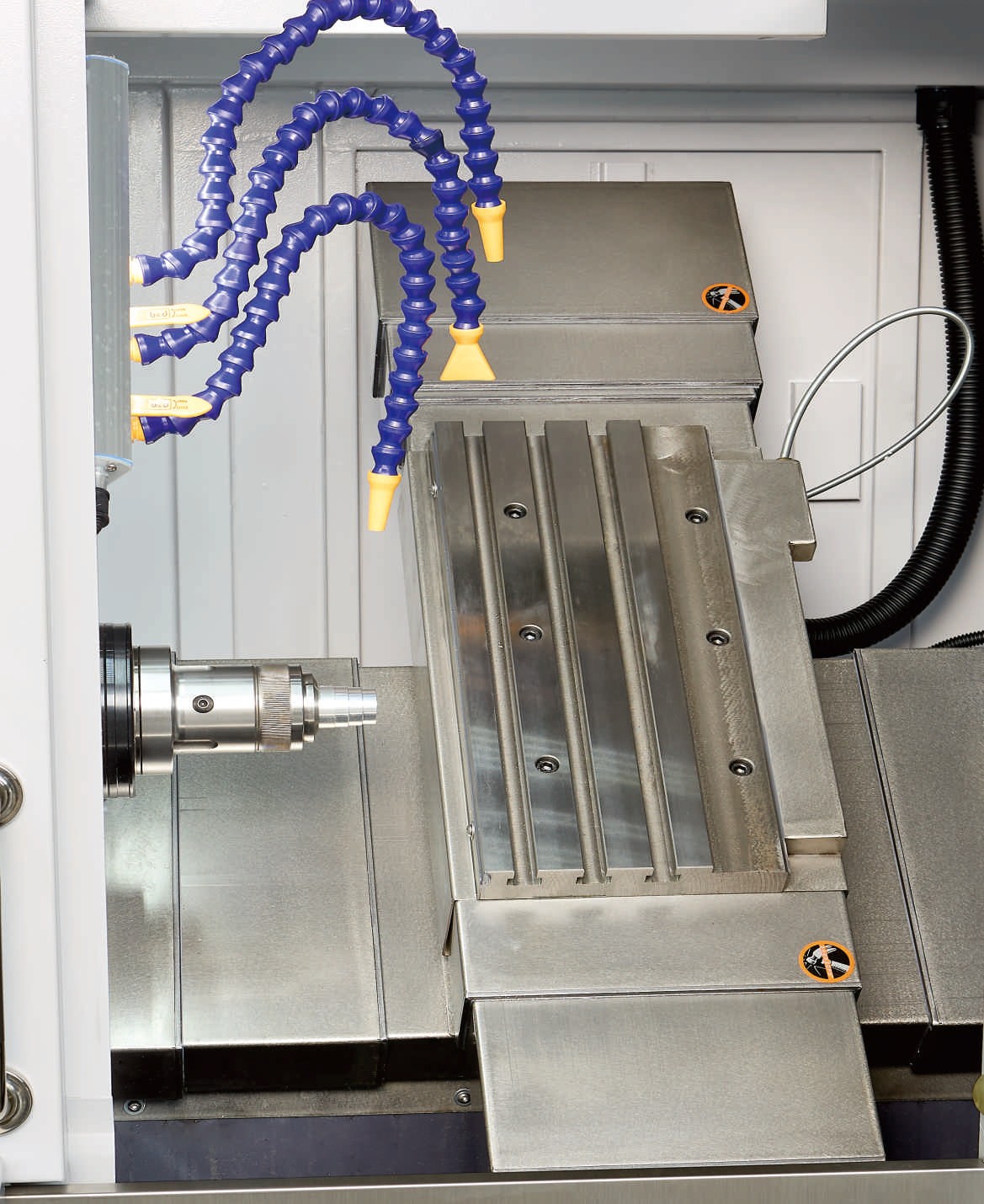

Допълнителното приспособление включва купола, глава за мухъл и захранваща глава. Захранващата глава може да се върти, позволявайки произволни ъгли на завъртане от 0° до 90°, което позволява интегрирано фрезоване и струговане.
· Наклонено легло
·Късият ход увеличава максимално прецизността
· Обработваемите материали включват неръждаема стомана, титанови сплави и въглеродна стомана
· Интегралната отливка се подлага на процеси на отгряване, изпитване на вибрации и стареене, за да се осигури дългосрочна стабилност и да се удължи живота на машинните инструменти.

Основна спецификация

Модел на струг		единица	CK36S	CK25S	CK46S	Remart
Капацитет за обработка	Максимален диаметър на люлеене над леглото	мм	300	O300	0300
	Максимален диаметър за настройка	мм	Ø100	Ø100	Ø100	диск
	Максимална дължина на струговане	мм	200	200	200
	Ssidle ente heght fomgound	мм	1020	1020	1020
	Транспортьор за стружки	-	А2-4	А2-4	A2-5
	Диаметър на отвора на шпиндела	мм	043	Q38	056
	Максимален диаметър на материала на пръта	мм	Q35	025	Ø45
	Максимална скорост на шпиндела	об/мин	7000	8000	4500
	Мощност/въртящ момент на двигателя на шпиндела	Kw/N.m	5.5Kw/35Nm	3.7Kw/23Nm	7,5Kw/47Nm
Захранваща ос	Максимална бърза скорост на пътуване	м/мой	DIN EN 60068-2-1	DIN EN 60068-2-1	DIN EN 60068-2-1
	Мощност/въртящ момент на двигателя по оста ×/Z/Y	Kw/N.m	YASKAWAl850W/3,39Nm или SYNTEC 1KW/3,2Nm	YASKAWA1850W/3,39Nm или SYNTEC 1KW/3,2Nm	YASKAWA1850W/3,39Nm или SYNTEC 1KW/3,2Nm
	XZ-xis С3-клас сферични винтове	-	32/32	32/32	32/32
	× Z-ос ролкови водещи релси	-	25/25	25/25	25/25
	Ефективен ход по оста X	мм	750	750	750
	Ефективен ход по ос Z	мм	370	370	370
Спецификации на оборудването	Нетно тегло на машината	кг	2000	1900	1900
	Обща мощност на машината	KW	10	13.5	13.5
	Машина Д×Ш×В	мм	1700x1300x1400	1700×1300×1400	1700×1300×1400

Машинният инструмент непрекъснато се оптимизира; моля, обърнете се към действителните данни на машината и за горните параметри.

Незадължителни елементи

Конфигурационен елемент		CK36S	CK25S	CK46S
Основен шпиндел	Механичен шпиндел	●	●	●
Основен шпиндел	Електрически шпиндел	O	O	O
контролер	Контролер SYNTEC	●	●	●
контролер	Контролер FANUC	O	O	O
Захранваща ос	Яскава	●	●	●
Захранваща ос	SYNTEC	O	O	C
Обработка на дела	Издърпайте назад скоба	●	●	●
Помощно оборудване	Устройство за приемане на материал	O	O	O
	Устройство за хранене	O	O	O
	Транспортьор за стружки	O	O	O
	Автоматизиран робот	O	O	O
	сепаратор на маслена мъгла	O	O	O
