Стругова фреза CNC струг CK46 52

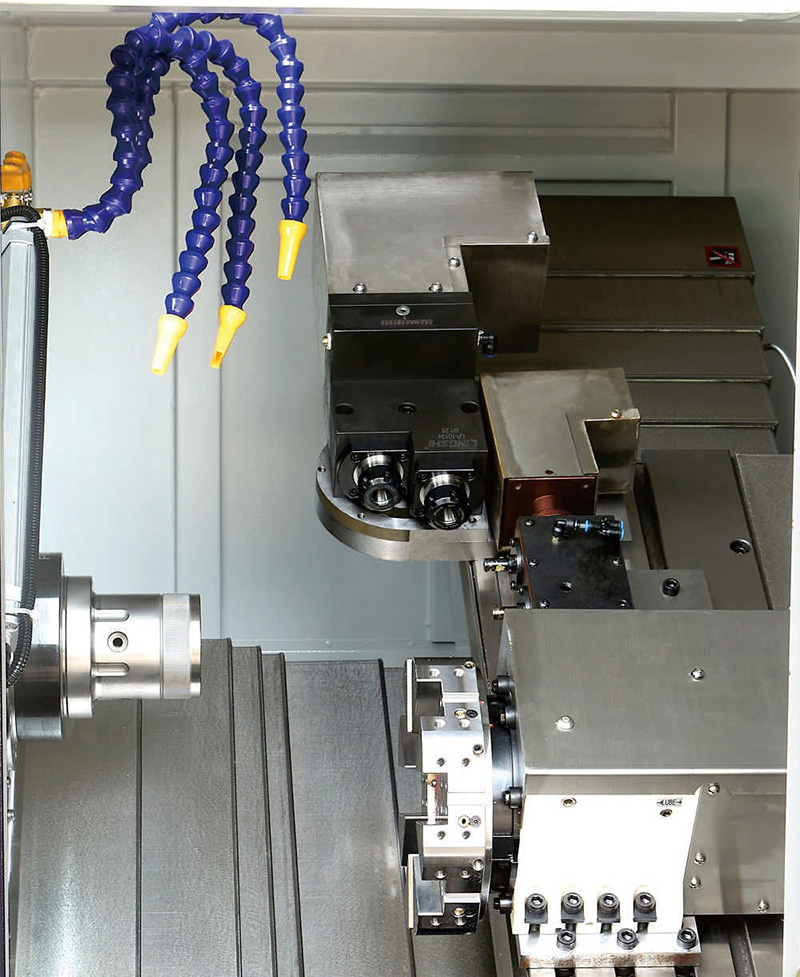

Jingfusi осигурява качествена стругова фреза с ЦПУ струг CK46 52. Оборудването е оборудвано с вградена винтова захранваща глава, която може точно да фрезова спирални жлебове на вътрешната стена с малък диаметър, малки винтове и различни маслени канали. Според действителните изисквания за обработка, силовата глава и купола могат да бъдат гъвкаво избрани за допълнително разширяване на сцената на обработка и ефективността на работа.

Модел:CK46/52

Изпратете запитване

Описание на продукта

Jingfusi е фабрика за стругова фреза с ЦПУ струг CK46 52. Следните са основните характеристики на нашия продукт:

● Висока скорост на движение и висока ефективност на обработка
● Оборудван с вътрешна спирална захранваща глава, той може да фрезова спирални жлебове на вътрешната стена с малък диаметър, малки гвоздеи и жлебове за масло. Може да бъде оборудван с мощна глава и револверна глава.
●Увеличена плоча за държач на инструменти за по-добра здравина
● Обработваемите материали включват неръждаема стомана, титанов алуминий и въглеродна стомана.
● Интегралната отливка претърпява отгряване, време на вибрации и други процеси на стареене, за да се гарантира дългосрочно стабилна обработка и удължаване на експлоатационния живот на машината.

Основна спецификация

Модел на струг		единица	CK46	CK52	Remart
Капацитет за обработка	Максимален диаметър на люлеене над леглото	мм	400	400
	Максимален диаметър за настройка	мм	Q160	Ø160	диск
	Максимална дължина на струговане	мм	380	380
Шпиндел	Височина на центъра на шпиндела от земята	мм	1080	1080
	Транспортьор за стружки	-	A2-5	A2-6
	Диаметър на отвора на шпиндела	мм	Ø56	Q66
	Максимален диаметър на материала на пръта	мм	45	051
	Максимална скорост на шпиндела	об/мин	4500	4000
	Мощност/въртящ момент на двигателя на шпиндела	Kw/N.m	7.5Kw/47N.m	11Kw/72N.m
Серво купол	Серво Турет MK-63RSV-8T		не	не	Не е задължително
Хранене по оста X/Z/Y	Максимална бърза скорост на пътуване	м/мой	24	24
	Силов двигател на главата	Kw/N.m	YASKAWAI 1.3 KW/8.34Nm или SYNTEC 1.8KW/11.5Nm	YASKAWAI 1.3 KW/8.34Nm или SYNTEC 1.8KW/11.5Nm
	×/ос Z-клас C3 сферични винтове	-	32/32	32/32
	×/Z-ос ролкови водещи релси		35/35	35/35
	X ос еефективен ход	мм	1000	1000
	Ефективен ход по ос Z	мм	400	400
Спецификации на оборудването	Нетно тегло на машината	кг	2600	2700
	Обща мощност на машината	KW	12	15.5
	Машина Д×Ш×В	мм	2100×1580×1800	2100×1580×1800

Машината непрекъснато се оптимизира; моля, обърнете се към действителните данни на машината за горните параметри.

Незадължителни елементи

Конфигурационен елемент		CK46	Ck52
Основен шпиндел	Механичен шпиндел	●	●
Основен шпиндел	Електрически шпиндел	o	O
контролер	Контролер SYNTEC	●	●
Захранваща ос	Яскава	●	●
Захранваща ос	SYNTEC	O	O
Обработка на дела	Издърпайте назад скоба	●	●
Силова глава	Силова глава с вътрешна спирала	●	●
Силова глава	Силова глава отстрани/край	O	O
флъш	8 работни станции	O	O
флъш	12 работни станции	O	O
Помощно оборудване	Устройство за събиране на части	O	O
	Устройство за хранене	O	O
	Транспортьор за стружки	O	O
	Автоматизиран робот	O	O
	Сепаратор на маслена мъгла	O	O
