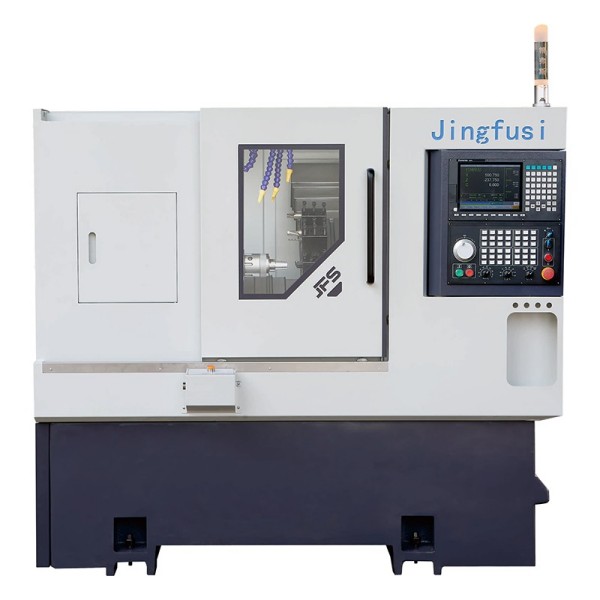

CNC Gang Tool струг CK46 52 76

Jingfusi осигурява издръжлив CNC Gang Tool струг CK46 52 76. Нашият продукт е с превъзходно качество, интегриращ фрезоване и струговане за висока ефективност. Имаме богат опит в индустрията, така че, моля, свържете се с нас за цялостно обслужване.

Модел:CK46/52

Изпратете запитване

Описание на продукта

Jingfusi е производител на CNC Gang Tool Strug CK46 52 76. Следните са основните характеристики на нашия продукт:

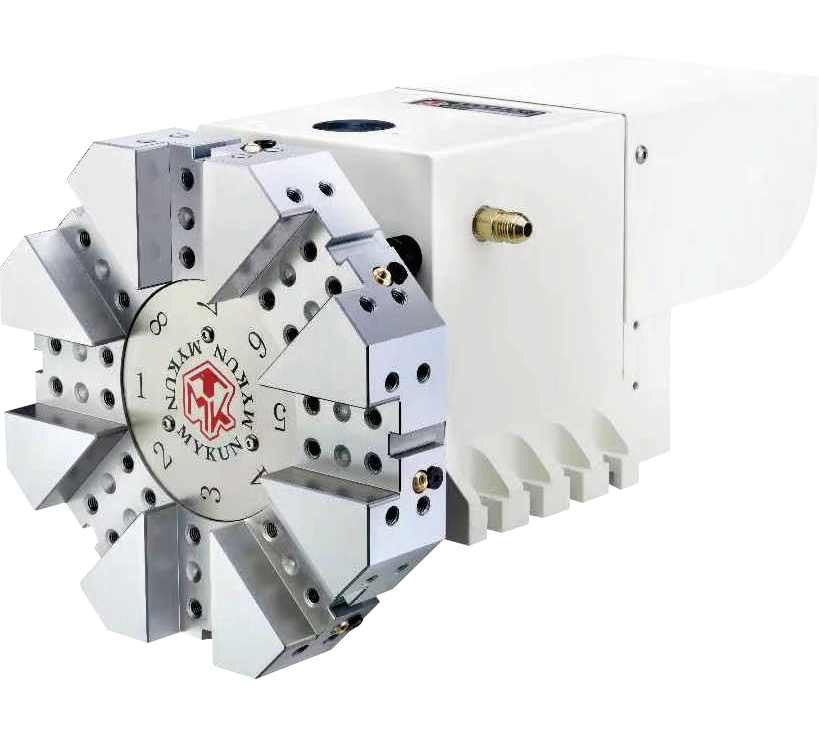

· Може да бъде оборудван с револверни глави, режещи глави, захранващи глави и др. Захранващата глава може да се накланя от 0° до 90° за интегрирано фрезоване и струговане.

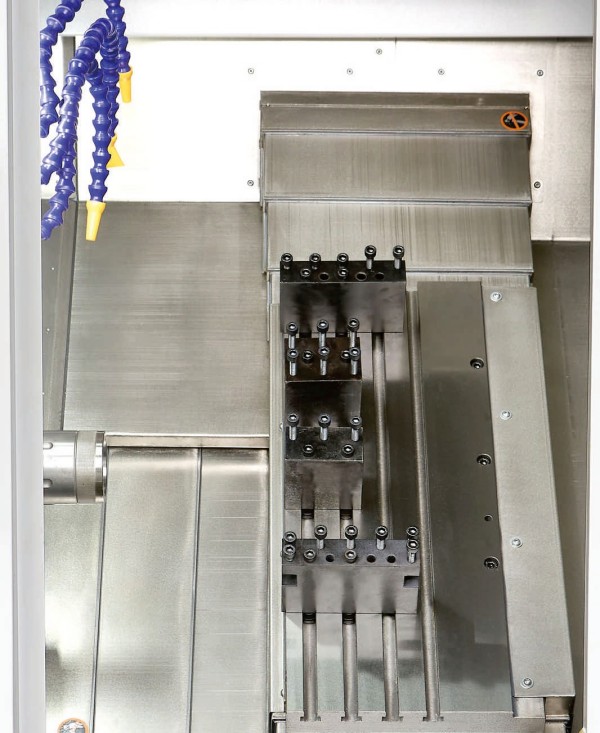

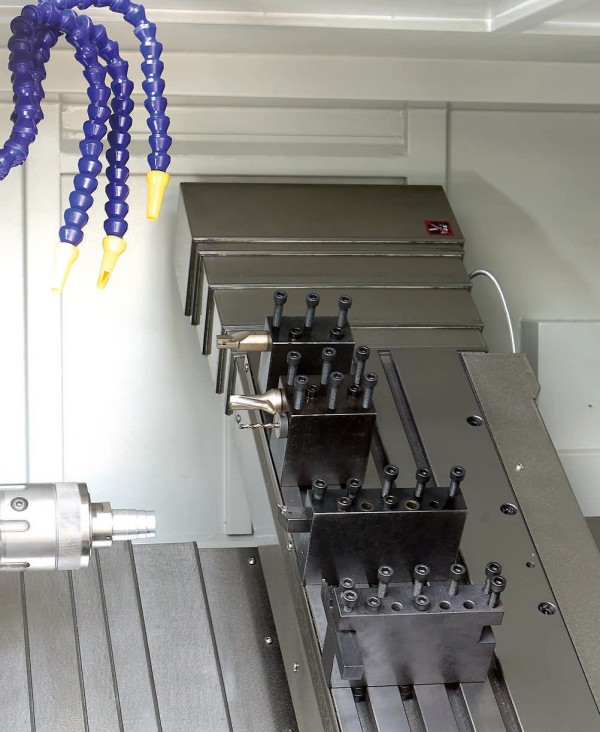

· Увеличен държач за инструменти за подобрена здравина.
· Може да обработва неръждаема стомана, титанови сплави, въглеродна стомана и други материали.
· Интегралната отливка претърпява отгряване, време на вибрации и други процеси на стареене, за да се осигури дългосрочна стабилност и да се удължи срокът на експлоатация на машинния инструмент.

Основна спецификация

Модел на струг		единица	CK46	CK52	CK76	Remart
Капацитет за обработка	Максимален диаметър на люлеене над леглото	мм	Ø400	400	Ø400
	Максимален диаметър за настройка	мм	Q160	Ø160	Ø160	диск
	Максимална дължина на струговане	мм	380	380	380
	странична височина от земята	мм	1080	1080	1080
	Транспортьор за стружки	-	A2-5	A2-6	A2-8
	Диаметър на отвора на шпиндела	мм	056	066	086
	Максимален диаметър на материала на пръта	мм	Ø45	Ø51	072
	Максимална скорост на шпиндела	об/мин	4000	4000	2000
	Мощност/въртящ момент на двигателя на шпиндела	Kw/N.m	7,5Kw/47Nm	11Kw/72Nm	15Kw/143Nm
Захранваща ос	Максимална бърза скорост на пътуване	м/мой	24	24	24
	Мощност/въртящ момент на двигателя по оста ×/Z/Y	Kw/N.m	YASKAWA 1,3 KW/8,34Nm или SYNTEC1,8KW/номинал 115Nm	YASKAWA11,3 KW/8,34Nm или SYNTEC1,8KW/номинален 11,5Nm	· Може да бъде оборудван с револверни глави, режещи глави, захранващи глави и др. Захранващата глава може да се накланя от 0° до 90° за интегрирано фрезоване и струговане.
	X/Z-ос C3 сферични винтове	-	32/32	32/32	32/32
	× Z-ос или водачи	-	35/35	35/35	35/35
	X ос еефективен ход	мм	1000	1000	1000
	Ефективен ход по ос Z	мм	400	400	400
Спецификации на оборудването	Нетно тегло на машината	кг	2600	2700	2800
	Обща мощност на машината	KW	10	13.5	17.5
	Машина Д×Ш×В	мм	2100×1580×1800	2100×1580×1800	2100×1580×1800

Машинният инструмент непрекъснато се оптимизира; моля, обърнете се към действителните данни на машината и за горните параметри.

Незадължителни елементи

Конфигурационен елемент		CK46	CK52	Ck76
Основен шпиндел	Механичен шпиндел	●	●	●
Основен шпиндел	Електрически шпиндел	O	O	O
контролер	Контролер SYNTEC	●	●	●
контролер	Контролер FANUC	O	O	O
Захранваща ос	Яскава	●	●	●
Захранваща ос	SYNTEC	O	O	O
Обработка на дела	Издърпайте назад скоба	●	●	●
Обработка на дела	Чък	O	O	O
Помощно оборудване	Устройство за приемане на материал	O	O	O
	Устройство за хранене	O	O	O
	Транспортьор за стружки	O	O	O
	Автоматизиран робот	O	O	O
	сепаратор на маслена мъгла	O	O	O
