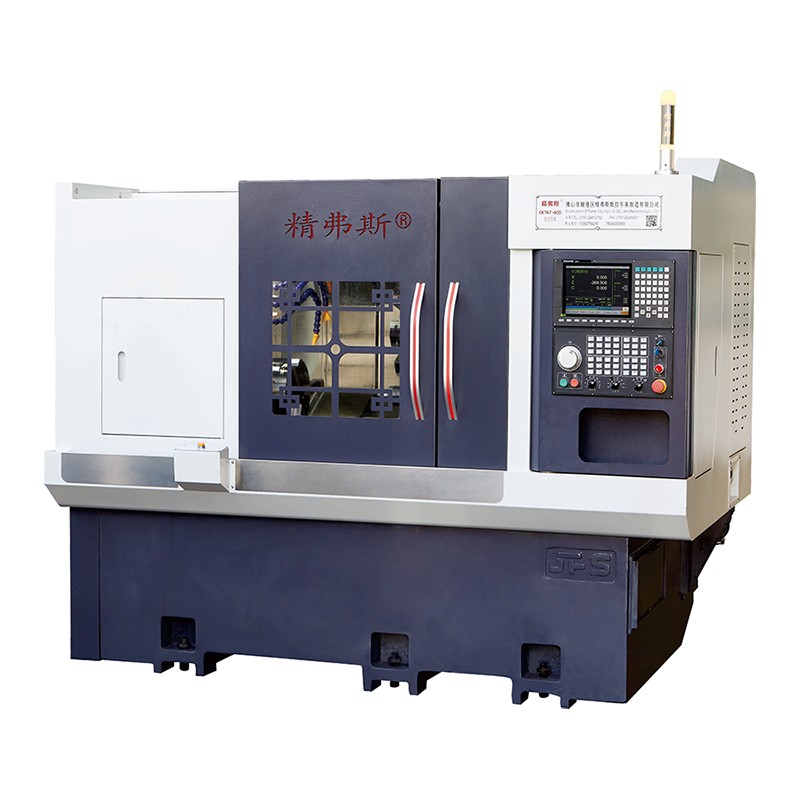

Струг револверен CNC струг CK52 76TW-600

Jingfusi предлага издръжлив револверен струг с ЦПУ CK52 76TW-600. Този продукт приема цялостен дизайн на структурата на леене след отгряване, вибрационно стареене и друга многократна прецизна обработка, не само за да осигури стабилността на дългосрочната работа на оборудването, но и за ефективно удължаване на цялостния експлоатационен живот на машинния инструмент.

Модел:CK46/52

Изпратете запитване

Описание на продукта

Jingfusi е професионален производител на стругови револверни CNC стругове CK52 76TW-600. Ето основните характеристики на нашия продукт:

· Подходящ за груба и крайна обработка на неръждаема стомана, таниеви сплави, въглеродна стомана, формована стомана и други материали.
· Оборудван с четири заключващи функции за предотвратяване на клатене и накланяне по време на изхвърляне, гарантирайки точност на обработката.
·Интегралната отливка претърпява процеси на стареене като отгряване и време на вибрации, за да се гарантира дългосрочна стабилност и да се удължи срокът на експлоатация на машинния инструмент.

Основна спецификация

Модел на струг		единица	CK52TW-600	CK76TW-600	CK76TBW-600 е професионален производител на стоманени форми с диаметър до 300 mm.	Remart
Капацитет за обработка	Максимален диаметър на въртене над струг	мм	Q600	O600	0600
	Максимален диаметър на завиване	мм	250	Ø300	Ø400	диск
	Максимална дължина на струговане	мм	560	560	560
Шпиндел	Шпинделен хидравличен патронник	в	8"	10"	10"
	Височина на центъра на шпиндела от земята	мм	1030	1030	1030
	Вретеновиден нос	-	A2-6	A2-8	A2-8
	Диаметър на отвора на шпиндела	мм	Q66	Q86	086
	Максимален диаметър на материала на пръта	мм	051	072	072
	Максимална скорост на шпиндела	обороти/мин	4000	2000	2000
	Мощност/въртящ момент на двигателя на шпиндела	Kw/N.m	11Kw/72N или 15Kw/95,5Nm	15Kw/95,5Nm или 15Kw/143Nm	15Kw/143Nm или 15Kw/192Nm

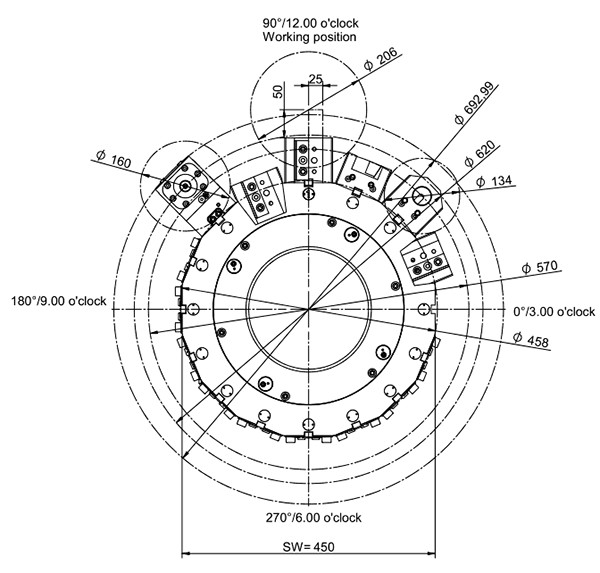

Серво купол	Модел на кула		100-12T	100-12T	125-8T	Не е задължително
Захранваща ос	Максимална бърза скорост на пътуване	м/мин	24	24
	×/мощност/въртящ момент на двигателя по ос Z	Kw/N.m	YASKAWAl 1,8 KW/1,5Nm или SYNTEC 248KW/номинален 11,5Nm	YASKAWAl 1,8 KW/1,5Nm или SYNTEC2,48KW/номинален 11,5Nm	YASKAWAI 1,8 KW/15Nm или SYNTEC 2,48KW/номинален 11,5Nm
	XZ-ос C3-град bll винтове	-	40/40	40/40	40/40
	Водещи ролкови релси по ос X/Z	-	35/45	35/45	35/45
	Ефективен ход по оста X	мм	230	230	230
	Ефективен ход по ос Z	мм	580	580	580

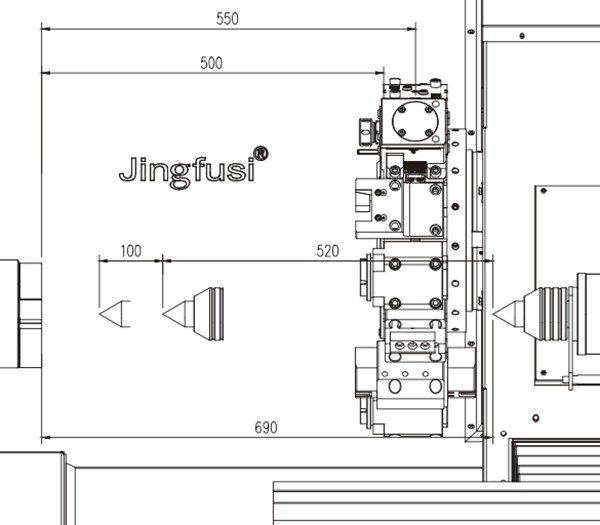

Задна стойка	Пътуване на задната седалка	мм	520	520	520
Задна стойка	щифт коничен отвор	МК	Морз № 5	Морз № 5	Морз № 5
Спецификации на оборудването	Нетно тегло на машината	кг	3800	3900	4300
	Обща мощност на машината	KW	21	23	26
	Машина Д×Ш×В	мм	2500×1600×1700	2500×1600×1700	2500×1600×1700

Машината непрекъснато се оптимизира; моля, обърнете се към действителните данни на машината за горните параметри.

Незадължителни елементи

Конфигурационен елемент		CK52TW-600	CK76TW-600	CK76TBW-600 е професионален производител на стоманени форми до 300 mm в диаметър
Основен шпиндел	Механичен шпиндел	●	●	●
Основен шпиндел	Електрически шпиндел	O	O	O
контролер	Контролер SYNTEC	●	●	●
контролер	Контролер FANUC	O	O	O
Захранваща ос	Яскава	●	●	●
Захранваща ос	SYNTEC	O	O	O
Кула	100-12T	●	●	一
Кула	125-8T	O	O	●
Затягане	Издърпайте назад скоба	●	●	●
Затягане	Чък	O	O	O
	Устройство за хранене	O	O	O
	Транспортьор за стружки	O	O	O
	Автоматизиран робот	O	O	O
	Сепаратор за маслена мъгла	O	O	O
