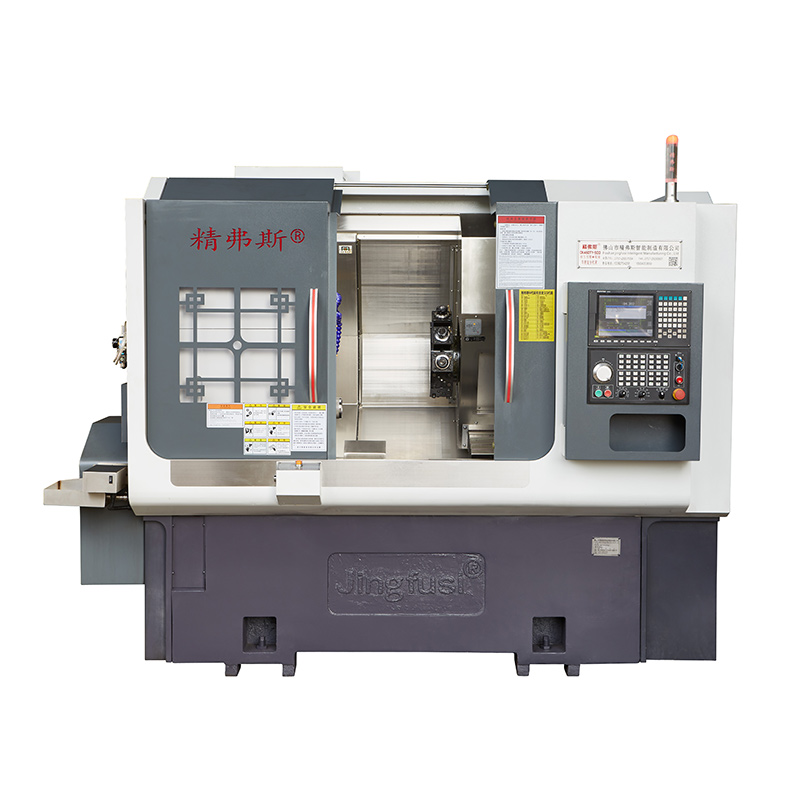

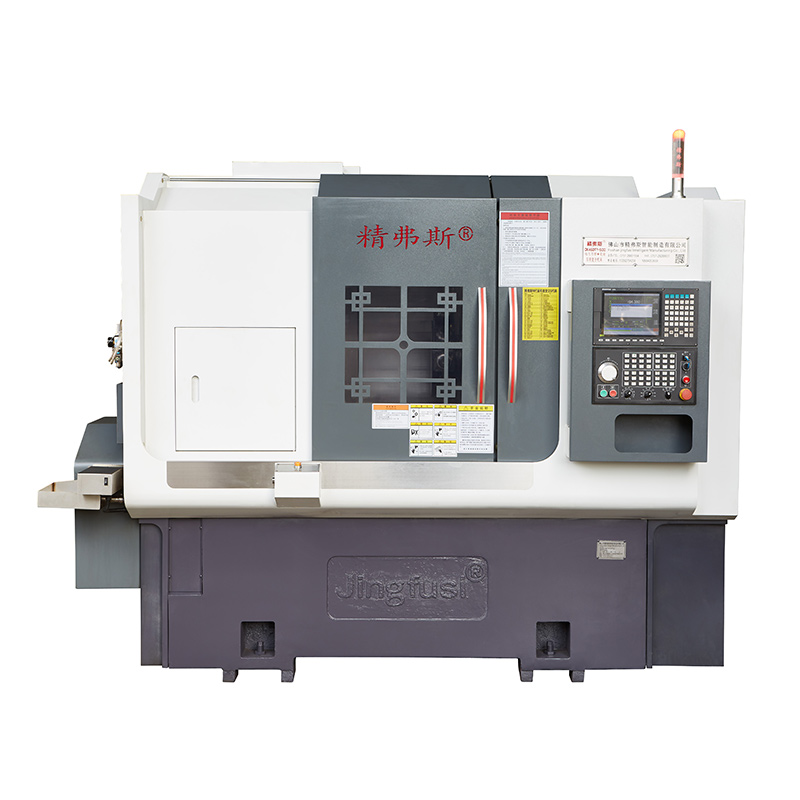

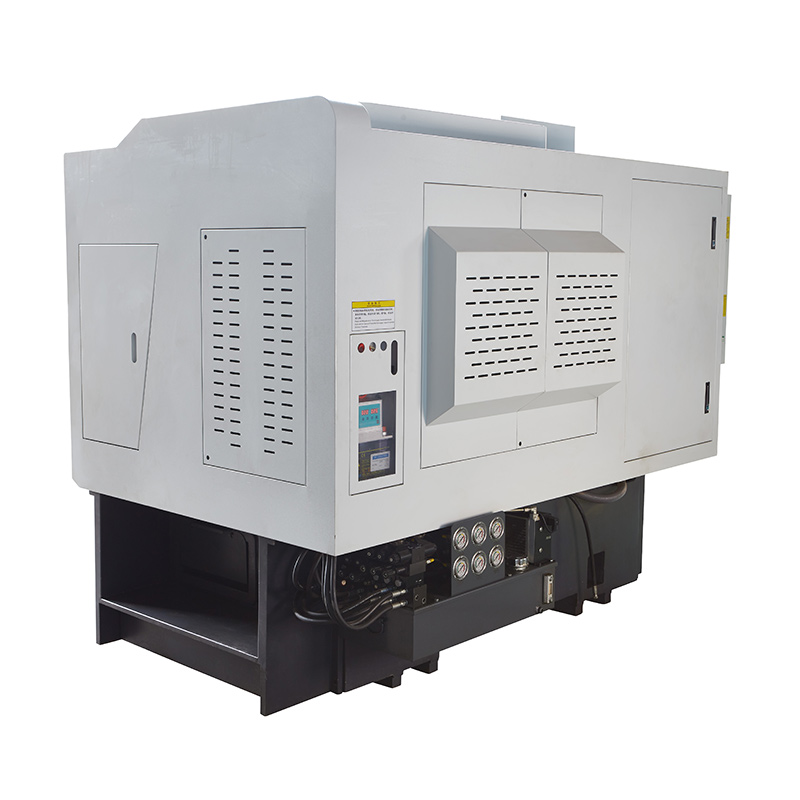

Автоматична машина за завъртане и фрезоване на кулата

Автоматичните машини за завъртане и фрезоване на кулата обикновено имат инструментална кула, която може да побере множество инструменти за рязане. Кулата може да бъде автоматично индексирана, за да избере подходящия инструмент за всяка операция на обработка, намалявайки времето за настройка и повишаване на ефективността.

Модел:CK46DTY

Изпратете запитване

Описание на продукта

Тези автоматични машини за завъртане и смилане на кули също могат да извършват операции за смилане, което позволява създаването на сложни форми, характеристики и контури, като премества инструмент за рязане в различни посоки. Смилането разширява възможностите за обработка на машината отвъд простото завъртане.

Диаграма за пътуване на машината

Automatic Turret Turning and Milling Machine

Подробности за продукта

Списък на параметрите

артикул	Модел на струг	единица	CK52dty	CK76dty	CK46DTY
Обработка на обхват	Максимален диаметър на въртене на шпиндела	мм	Ø 700
	Максимална дължина на външния кръг на завиване	мм	520
	Максимален диаметър на лентата	мм	Ø 55	Ø 72	Ø 45
главна ос	Максимална скорост на шпиндела	r/min	4200 (Настройка 3500)	3200 (Настройка 2000)	6000 (комплект 4500)
	Тип глава на шпиндела		A2 - 6	A2 -8	A2 - 5
	Диаметър на шпиндела през отвора	мм	Ø 66	Ø 86	Ø 56
Хранене	X/z/y ос максимален удар	мм	260/500/± 60
	90 ° захранваща глава, преминаваща през центъра на шпиндела	мм	30
	Максимално бързо движение на x/z/y ос	m/my	24 (Настройка 16)/ 24 (Настройка 16)/ 14 (Настройка 8)
	X/Z/Y ОСССКА ПРОТИВ	мм	40
	X/Z/Y ОСС РОЛЕР ПЕЧЕЛ	мм	35/45/35
Силова кула	Модел на мощност на кулата (мощностна кула)	BMT	BMT55
	Колет на Power Head	Е	ER32
	Фиксиран размер на притежателя на инструмента	мм	25x25
	Диаметър на шейкъра на отвора	мм	Ø32
електрически машини	Основна мощност/въртящ момент на двигателя	KW / nm	11kW/с оценка 72nm	15kW/с оценка 98nm	7,5 kW/оценка 47 nm
	X/z/y мощност/въртящ мотор на оси	KW / nm	Yaskawa 2,9 kW /18.6nm，optional New Generation3.1 kW /15nm
	Мощност/въртящ момент на моторния двигател на мощността на кулата	KW / nm	Ново поколение 3.1 kW/15nm
	Максимална скорост на моторния мотор на кулата	r/min	6000 (Настройка 4000), обща скоростнието 4000
	Мощност/въртящ момент на мощност	KW / nm	3.1 kW/15nm
	Мощност/въртящ момент на инструмента за смяна на инструмента за смяна на двигателя	KW / nm	New Generation1.0 kW /3.1nm
Опашка	Удар на опашката	мм	520
	Максимален хидравличен удар на опашката	мм	100
	Tailstock горна игла конус отвор	Mk	mohs 5#
	Максимално разстояние между върха и патронника	мм	690
други	Спирателно устройство за позициониране на шпиндела		Хидравлични, незадължителни програмируеми
	Наклон на леглото	°	30 ° или 15 °
	Дължина на машинния инструмент x ширина x височина	мм	2500x1680x1900
	Общо тегло на цялата машина	Кг	5000 кг
	Обща мощност	KW	20
	Средна консумация на енергия	Kw / h	3

Точност на машинния инструмент

Точност на машината, стандарт на Jingfus фактор:
Основен тестов елемент	Схематична диаграма	Метод за откриване	Фабричен стандарт


Вретено радиален ритъм		Открийте изтичане на външен конус	0.0035


X-ос повторна позиция		Открийте повторното позициониране на оста x. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.003


Z-ос повторна позиция		Открийте многократно позициониране по оста Z. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.003


Y-ос повторна позиция		Открийте многократно позициониране по оста Y. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.004


C Оста Повторение Позиция		Открийте препозиционирането на фиксираната точка на С-ос, обърнете внимание: Първо прогнозирайте около 50 пъти да компенсирате грешката на студения и горещ двигател и след това открийте повторното позициониране	20 дъга секунди


C ОСС позиция въртене		Открийте точността на произволната позиция на оста на С, забележете: Първо прогнозирайте около 50 пъти да компенсирате грешката на студения и горещ двигател и след това проверете повторените настройки	72 дъга секунди


Затягане на захранването на главата		Конус бит	0.015

Затягане на захранването на главата		Затягане на биенето	0.01

Ако клиентът иска да тества точността на ISO или VD1 на оста X/Z/Y, той ще бъде определен в момента на писане на договора. Клиентът трябва да тества този артикул едновременно с първоначалното приемане на фабриката Jingfusi.
