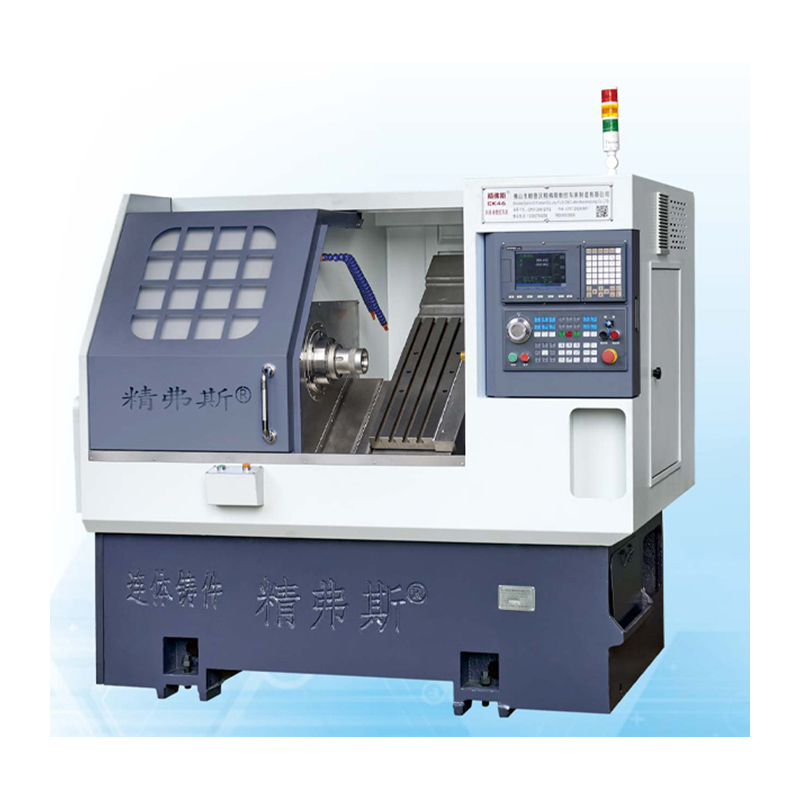

CNC струг с наклонено легло и ред инструменти

Висококачествен CNC струг с наклонено легло и ред инструменти се предлага от китайския производител Jingfusi®. Купете CNC струг с наклонено легло и ред инструменти, който е с високо качество директно на ниска цена.

Изпратете запитване

Описание на продукта

Jingfusi® е водещ производител, доставчик и износител в Китай на CNC струг с наклонено легло и ред инструменти. Придържайки се към преследването на перфектно качество на продуктите, така че нашият CNC струг да бъде доволен от много клиенти. Екстремен дизайн, качествени суровини, висока производителност и конкурентна цена са това, което всеки клиент иска, а това е и това, което можем да ви предложим. Разбира се, от съществено значение е и нашето перфектно следпродажбено обслужване. Ако се интересувате от нашите услуги, можете да се консултирате с нас сега, ние ще ви отговорим навреме!

Диаграма на движение на машината

информация за продукта

Списък с параметри

Основна спецификация
Вещ	мерна единица	Спецификация	Забележка
Макс. диаметър на завиване	мм	250
Макс. люлка диам. над струг	мм	Ø500
Макс. диаметър на завъртане през плъзгащо легло	мм	Ø160
Степен на наклонено легло	степен	35°
Ефективен ход по оста X	мм	1000
Ефективен ход по Z-ос	мм	400
X/Z ос макс. бърза скорост на пътуване	м/мин	24
Размер на масата: Д X Ш	мм	700 x 290
Размер на машината: Д x Ш x В	мм	2100 x 1580 x 1800
Нетно тегло на машината	килограма	2600
	бр	8
Квадратни инструменти	мм	20 х 20
Размер на дупката на ножа	мм	Ø20
Общ кон	kw	13
Средна консумация на енергия	kw/h	2
Вретенообразна лицева форма		A2-5	52:A2-6;CK36:A2-4
Скорост на шпиндела	об/мин	6000	52:4200; CK36:5000
Настройка на скоростта на шпиндела	об/мин	1-4500	52:1-3500; CK36:1-4500
Номинален въртящ момент на шпиндела	Nm	35Nm(1500r/min)	52:47.8nm;CK36:38Nm
Максимален диаметър на пръта	мм	Ø45	52:Ø50;CK36::Ø50

Точност на машинния инструмент

Точност на машината, стандартен фактор Jingfus:
Основен тестов елемент	Схематична диаграма	Фабричен стандарт


Радиален удар на шпиндела,		Откриване на изтичане на външния конус	0.0035


Позиция на повторение на оста X，X		Откриване на повтарящо се позициониране на оста X. Забележка: Първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране.	0.003


Позиция на повторение на оста Z, Z		Откриване на повтарящо се позициониране по оста Z. Забележка: Първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране.	0.003


Ако клиентът иска да тества точността на ISO или VD1 на оста X/Z/Y, това се определя в момента на писане на договора. Клиентът трябва да тества този артикул едновременно с първоначалното приемане на Jingfusi Factory.
