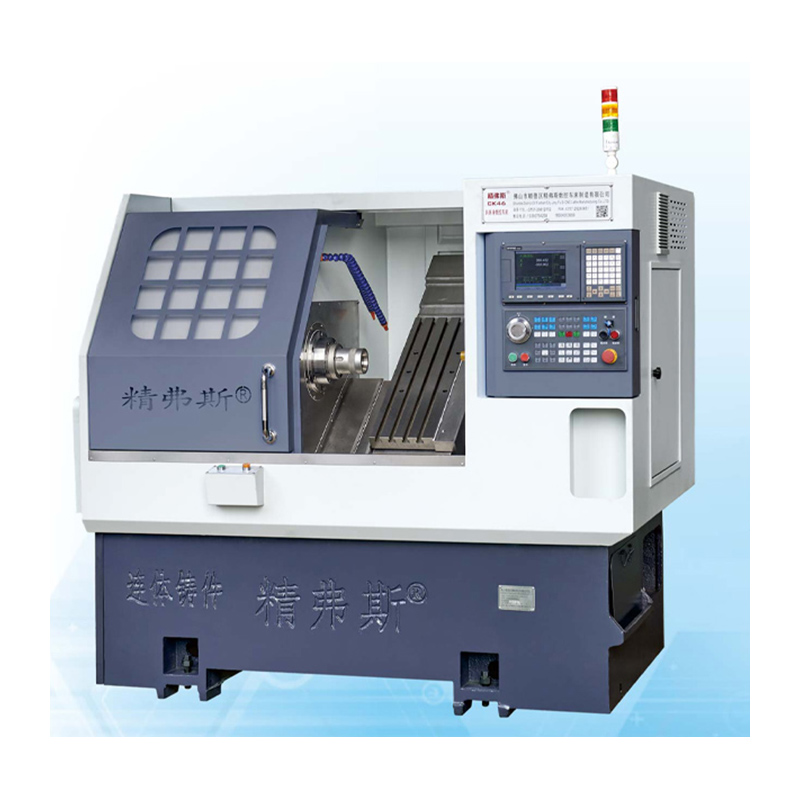

CNC струг с наклонено легло

Цингът Jingfusi® CNC с наклонено легло е изработен от избран висококачествен смола пясък, а основното легло е интегрално отливано и подложено на строго лечение за стареене. Той има висока твърдост, отлична характеристика на усвояването и здравината на удара, което осигурява стабилността на машината. Методът на монтиране на центъра и предварително разтеглено метод за инсталиране на винтове подобрява твърдостта и точността на обработка на машинния инструмент.

Модел:CK46

Изпратете запитване

Описание на продукта

Jingfusi® CNC струг с наклонено легло има характеристиките на удобно отстраняване на чипс, пълни функции, отлична производителност, висока твърдост, висока ефективност и висока точност. Използва се главно в авточасти, водопроводни клапани, форми и други индустрии. Той е подходящ и за партидна обработка на валове, дискове и други части със сложни размери, различни размери и високи изисквания за точност. Той може автоматично да завърши обработката на чипове на вътрешни и външни кръгове, канали, конуси, сферични повърхности, различни метрични и инчови нишки и други въртящи се тела. Всички отливки са изработени от пясък смола, който е претърпял лечение за стареене и има добра стабилност, висока якост и добро задържане на точността.

Диаграма за пътуване на машината

Подробности за продукта

Списък на параметрите

Проект		единица	CK46	CK52	CK76
Максимална дължина на завъртане		мм	350
Максимален диаметър на завъртане на леглото		мм	Ø 500
Максимален диаметър на завъртане на скейтборда		мм	Ø 160
Наклон на леглото		°	35 °
Ефективно пътуване на оста X/Z		мм	Диаметър 1000/400
Спецификации на винта x/z		мм	32
Спецификации на релсата X/Z Оста		мм	35
X/Z-ос на мощност на двигателя		KW	1.3
Максимално бързо движение на x/z ос		m/my	24
Дължина на машинния инструмент x ширина x височина		мм	2100x1580x1800
Общо тегло на цялата машина		Кг	2600
Номер на ножа		Поправете	8
Размер на квадратен нож		мм	20x20
Размер на резачката с кръгла дупка		мм	Ø20
Обща мощност		KW	13	13	16
Средна консумация на енергия		Kw / h	2	2	2.5
Основен вал	Форма за лице на шпиндела		A2-5	A2-6	A2 -8


	Максимална скорост на шпиндела	r/min	6000 (зададено на 4500)	4200 (зададено на 3500)	3200 (зададено на 2500)
	Мощност на двигателя на шпиндела	KW	7.5	7.5	11
	Номинален въртящ момент на мотора на шпиндела	Nm	47.8nm	47.8nm	72nm
	Максимален диаметър за преминаване на лентата	мм	Ø 45	Ø 51	Ø 75

Точност на машинния инструмент

Точност на машината, стандарт на Jingfus фактор:
Основен тестов елемент	Схематична диаграма	Метод за откриване	Фабричен стандарт


Вретено радиален ритъм,		Открийте изтичане на външен конус	0.0025


X-ос повторна позиция		Открийте повторното позициониране на оста x. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.0025


Z-ос повторна позиция		Открийте многократно позициониране по оста Z. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.0025


Ако клиентът иска да тества точността на ISO или VD1 на оста X/Z/Y, той ще бъде определен в момента на писане на договора. Клиентът трябва да тества този артикул едновременно с първоначалното приемане на фабриката Jingfusi.
