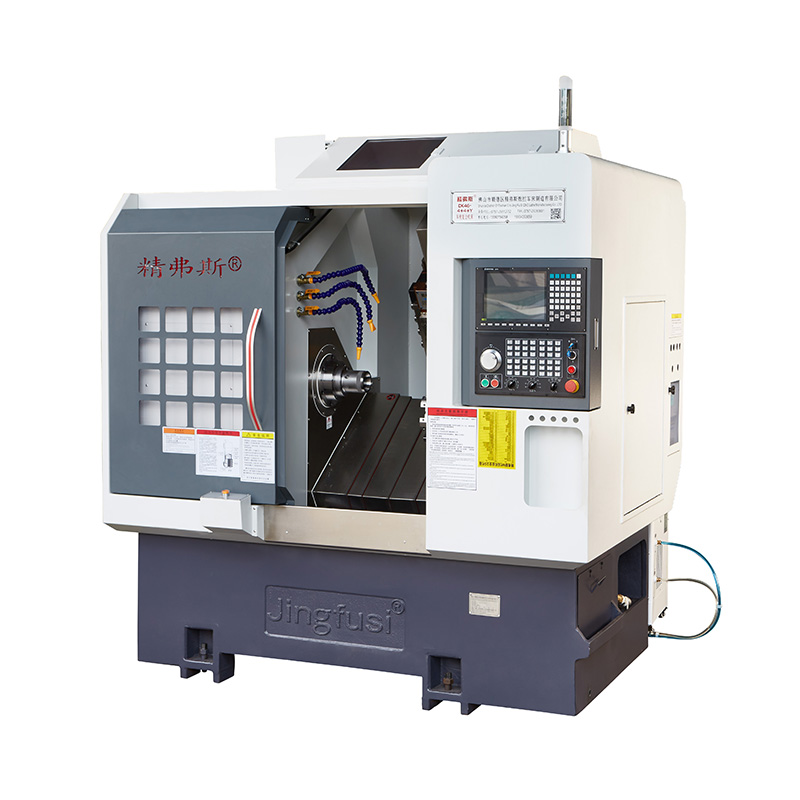

Център за обработване на съединение на CNC за завъртане

Центърът за обработка на меленето на CNC завой е идеален за производство на сложни и изключително прецизни въртящи се компоненти. Той дава възможност за завършване на мнозинството, ако не и всички, на обработващите операции в една настройка. Това не само гарантира прецизност, но и повишава производителността и ефективността на разходите.

Модел:CK46-4+4+Y

Изпратете запитване

Описание на продукта

Характеристики на Центъра за обработка на фреза на CNC за завъртане:

Минимизирано затягане: Намалява нуждата от множество операции за затягане, подобрявайки както ефективността, така и точността.

Бързи промени в инструмента: поддържа високоскоростни промени в инструмента, опростявайки подреждането на инструмента за по-удобна обработка.

Изчерпателна обработка: предлага редица функции за улесняване на композитната обработка на крайни лица и страни, което позволява многостранни възможности за обработка.

Диаграма за пътуване на машината

CNC Turning Milling Compound Machining Center

Подробности за продукта

Списък на параметрите

артикул	Модел на струг	единица	CK46-4+4+y	CK52-4+4+y
Обработка на обхват	Замахнете над леглото	мм	Ø 500
	Максимална дължина на външния кръг на завиване	мм	320
	Максимален диаметър на лентата	мм	Ø 45	Ø 51 ~ 55
главна ос	Тип глава на шпиндела		A2-5	A2-6

	Диаметър на шпиндела през отвора	мм	Ø 56	Ø 66
	Максимална скорост на шпиндела	r/min	6000 (зададено на 4500)	4500 (зададено на 3500)
Хранене	Ефективно пътуване на оста x/z/y	мм	800/470/260

	Максимално бързо движение на x/z/y ос	m/my	24 (Настройка 18)/24 (Настройка 18)/15 (Настройка 8)
	X/Z/Y ОСССКА ПРОТИВ	мм	32/32/25
	X/z/y Оста релса	мм	35/35/25
Кула за нож	Осем станция кула	PCS	8 станции, могат да бъдат оборудвани с държачи за инструменти с двойни дупки, по избор с 12 станции
Захранваща глава	Формуляр за задържане на инструмента за захранване		ER25


	Инструмент за захранване на главата	PCS	Z-ос 4+x-ос 4, с инсталирани 4 допълнителни държачи за фиксирани инструменти
	Максимална скорост на захранването	r/min	6000 (зададено на 4000), може да се използва често за обработка на продукти от 4000
	Разстояние между вала на захранването и вала	мм	65
електрически машини	Основна мощност/въртящ момент на двигателя	KW / nm	Ново поколение 7.5kW, 47.75nm. Стоманените части с капацитет за обработка над 80 могат да бъдат оборудвани по избор с 11kW, 70.03nm

	X/z/y мощност/въртящ мотор на оси	KW / nm	1.3kW/8.39nm
	X/Z мощност/въртящ момент на двигателя на главата	KW / nm	1.7 kW/8nm
	Максимална скорост на моторния двигател на захранването	r/min	5000
други	Спирателно устройство за позициониране на шпиндела		хидравлично налягане


	Наклон на леглото	°	35 °
	Дължина на машинния инструмент x ширина x височина	мм	2200x1580x1900
	Общо тегло на цялата машина	Кг	3430
	Обща мощност	KW	13
	Средна консумация на енергия	Kw / h	2

Точност на машинния инструмент

Точност на машината, стандарт на Jingfus фактор:
Основен тестов елемент	Схематична диаграма	Фабричен стандарт


Вретено радиален ритъм		Открийте изтичане на външен конус	0.0035


X-ос повторна позиция		Открийте повторното позициониране на оста x. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.003


Z-ос повторна позиция		Открийте многократно позициониране по оста Z. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.003


Y-ос повторна позиция		Открийте многократно позициониране по оста Y. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.004


C Оста Повторение Позиция		Открийте препозиционирането на фиксираната точка на С-ос, обърнете внимание: Първо прогнозирайте около 50 пъти да компенсирате грешката на студения и горещ двигател и след това открийте повторното позициониране	20 дъга секунди


C ОСС позиция въртене		Открийте точността на произволната позиция на оста на С, забележете: Първо прогнозирайте около 50 пъти да компенсирате грешката на студения и горещ двигател и след това проверете повторените настройки	72 дъга секунди


Затягане на захранването на главата		Конус бит	0.015

Затягане на захранването на главата		Затягане на биенето	0.01

Ако клиентът иска да тества точността на ISO или VD1 на оста X/Z/Y, той ще бъде определен в момента на писане на договора. Клиентът трябва да тества този артикул едновременно с първоначалното приемане на фабриката Jingfusi.
