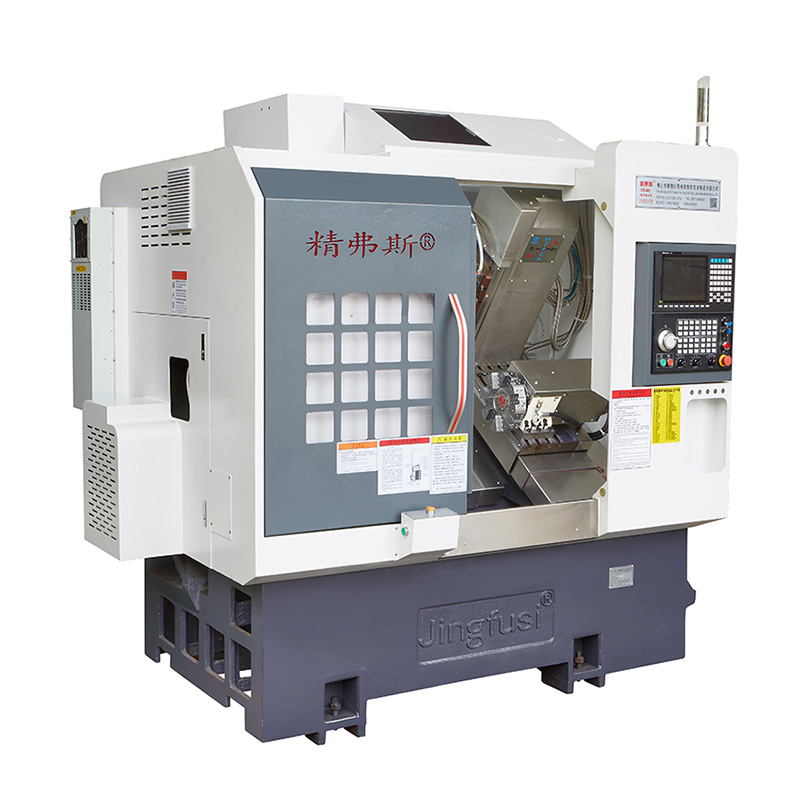

Високоефективна машина за струговане и фрезоване с ЦПУ

Високоефективната машина за струговане и фрезоване с ЦПУ Jingfusi® се отличава със здрава, издръжлива конструкция и усъвършенствано софтуерно програмиране, за да осигури прецизност и точност при всяка задача. Независимо дали трябва да пробиете дупки, да изрежете сложни форми или да постигнете огледален завършек на вашия детайл, нашата машина се справя със задачата.

Модел:CK52-5+5+Y

Изпратете запитване

Описание на продукта

Приложения

Едно от ключовите предимства на нашата високоефективна машина за струговане и фрезоване с ЦПУ Jingfusi® е нейната гъвкавост. С набор от налични опции за инструменти, нашата машина може да извършва различни операции по струговане, фрезоване и пробиване, което я прави идеалният избор за производство в малък мащаб или по-мащабни производствени проекти.

Удобен за потребителя интерфейс

Не позволявайте на разширените му възможности да ви плашат. Нашата високоефективна машина за струговане и фрезоване с ЦПУ може да се похвали с интуитивен потребителски интерфейс, който улеснява работата от професионалисти от всички нива на опит. С интерактивен сензорен дисплей и удобен за потребителя софтуер можете да програмирате и изпълнявате дори най-сложните задачи с увереност.

Ефективен работен процес

В основата на дизайна на нашата машина е акцентът върху ефективността. Машината може да бъде програмирана да изпълнява множество задачи в един цикъл, намалявайки времето за производство и увеличавайки производителността. Освен това нашата машина разполага с високоскоростен шпиндел, който позволява по-високи скорости на рязане, като по този начин допълнително подобрява производителността.

Здрава издръжливост

Ние разбираме, че надеждността е основен приоритет за нашите клиенти. Ето защо ние конструирахме нашата високоефективна машина за струговане и фрезоване с ЦПУ със здрави, издръжливи материали, които могат да издържат на тежка употреба. Освен това редовната поддръжка и поддръжка са лесни, което улеснява поддържането на вашата машина в отлично работно състояние за години напред.

В заключение, нашата високоефективна CNC машина за струговане и фрезоване Jingfusi® е мощен и универсален инструмент, който може да помогне за автоматизиране на вашите производствени процеси и подобряване на ефективността. Независимо дали произвеждате големи тиражи или части по поръчка, единствени по рода си, нашата машина може да ви помогне да постигнете резултати с отлично качество с лекота. Свържете се с нас днес, за да организираме демонстрация и да видите сами какво може да направи нашият продукт за вас.

Диаграма на движение на машината

информация за продукта

Списък с параметри

вещ	съдържание	мерна единица	CK46-5+5+Y	CK52-5+5+Y
Обхват на обработка	Люлка над леглото	мм	Ø 500
	Максимална дължина на външния кръг на завиване	мм	320
	Максимален диаметър на пръта	мм	Ø 45	Ø 51 ~ 55
главна ос	Максимална скорост на шпиндела	об/мин	6000 (настроено на 4000)	4500 (настроен на 3500)
	Тип шпинделна глава		A2-5	A2-6
	Диаметър на проходния отвор на шпиндела	мм	Ø 56	Ø 66
фураж	Максимален ход на оста X/Z/Y	мм	800/470/310
	Максимално бързо движение на X/Z/Y ос	м/мин	24 (Настройка 18)/24 (Настройка 18)/15 (Настройка 8)
	Винтова щанга по оста X/Z/Y	мм	32/32/25
	Релса за оста X/Z/Y	мм	35/35/25
Кула с ножове	Кула с осем станции	PCS	8 станции, могат да бъдат оборудвани с държачи за инструменти с двоен отвор, по избор с 12 станции
Силова глава	Форма за държане на инструменти с електрическа глава		ER25
	Максимална скорост на силовата глава	об/мин	6000 (настроен на 4000), може да се използва обикновено за обработка на продукти от 4000
	Максимален монтажен диаметър на главата за пробиване и фрезоване	мм	Ø 16
	Разстояние между вала на силовата глава и вала	мм	65
електрически машини	Мощност/въртящ момент на главния двигател	KW/Nm	7,5 KW/47,75NM, по избор 11KW/70,03Nm за стоманени части с капацитет на обработка от 80 и повече
	Мощност/въртящ момент на двигателя по ос X/Z/Y	KW/Nm	Yaskawa 1.8KW/11.5Nm. Опционално ново поколение 2,4 KW/номинален 11,5 Nm
	Мощност/въртящ момент на двигателя на главата X/Z	KW/Nm	2,4 KW/11,5NM
	Максимална скорост на двигателя на главата	об/мин	5000
друго	Спирачно устройство за позициониране на шпиндела		хидравлично налягане
	Наклон на леглото	°	35°
	Дължина на плота за маса X ширина	мм	700X290
	Дължина на машинния инструмент X ширина X височина	мм	2200X1580X2000
	Общо тегло на цялата машина	КИЛОГРАМА	3430
	Обща мощност	kw	13
	Средна консумация на енергия	kw/h	2

Точност на машинния инструмент

Точност на машината, стандартен фактор Jingfus:
Основен тестов елемент	Схематична диаграма	Фабричен стандарт


Радиален ритъм на шпиндела		Откриване на изтичане на външния конус	0.0035


Позиция на повторение на оста X		Откриване на повтарящо се позициониране на оста X. Забележка: Първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране.	0.003


Позиция за повторение на Z-ос		Откриване на повтарящо се позициониране по оста Z. Забележка: Първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране.	0.003


Позиция за повторение на оста Y		Откриване на повтарящо се позициониране по оста Y. Забележка: Първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране.	0.004


Позиция за повторение на оста C		Открийте препозиционирането на фиксираната точка на C-ос, забележете: първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране	20 дъгови секунди


Позиция на ос C ротационна		Открийте произволната точност на позицията на C-ос, забележка: първо предскажете около 50 пъти, за да компенсирате грешката на студения и горещ двигател и след това проверете повторените настройки	72 дъгови секунди


Захващащ ритъм на главата		Конусен ритъм	0.015

Захващащ ритъм на главата		Затягащо биене	0.01

Ако клиентът иска да тества точността на ISO или VD1 на оста X/Z/Y, това се определя в момента на писане на договора. Клиентът трябва да тества този артикул едновременно с първоначалното приемане на Jingfusi Factory.
