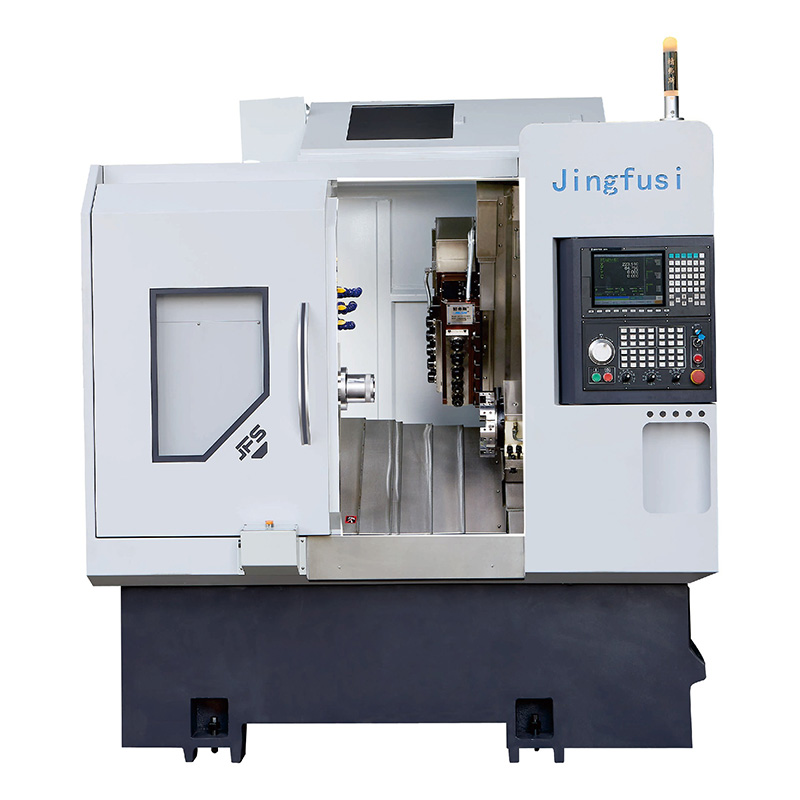

Стругова фреза CNC струг CK46 52-5+5+Y

Jingfusi осигурява издръжлива стругова фреза CNC струг CK46 52-5+5+Y за глобални клиенти. Нашият продукт е лесен за работа и поддръжка и работи много бързо при реална употреба, предоставяйки на клиентите изключително висока производствена ефективност. Вие сте добре дошли да посетите нашата фабрика.

Модел:CK46/52-5+5+Y

Изпратете запитване

Описание на продукта

Jingfusi е фабрика за стругова фреза CNC струг CK46 52-5+5+Y. Следните са основните характеристики на нашия продукт:

. Този машинен инструмент предлага по-висока скорост, по-висока прецизност и по-добро покритие на повърхността за обработка на малки до средни по размер части в сравнение с револверна глава.

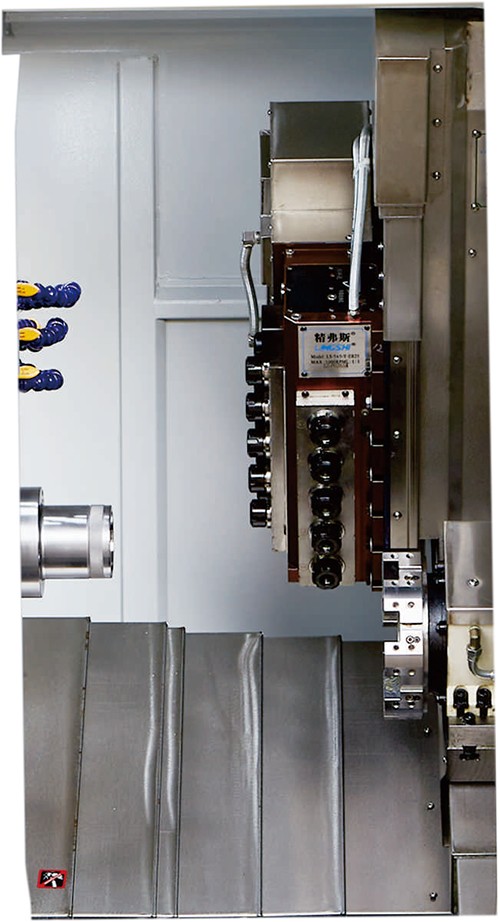

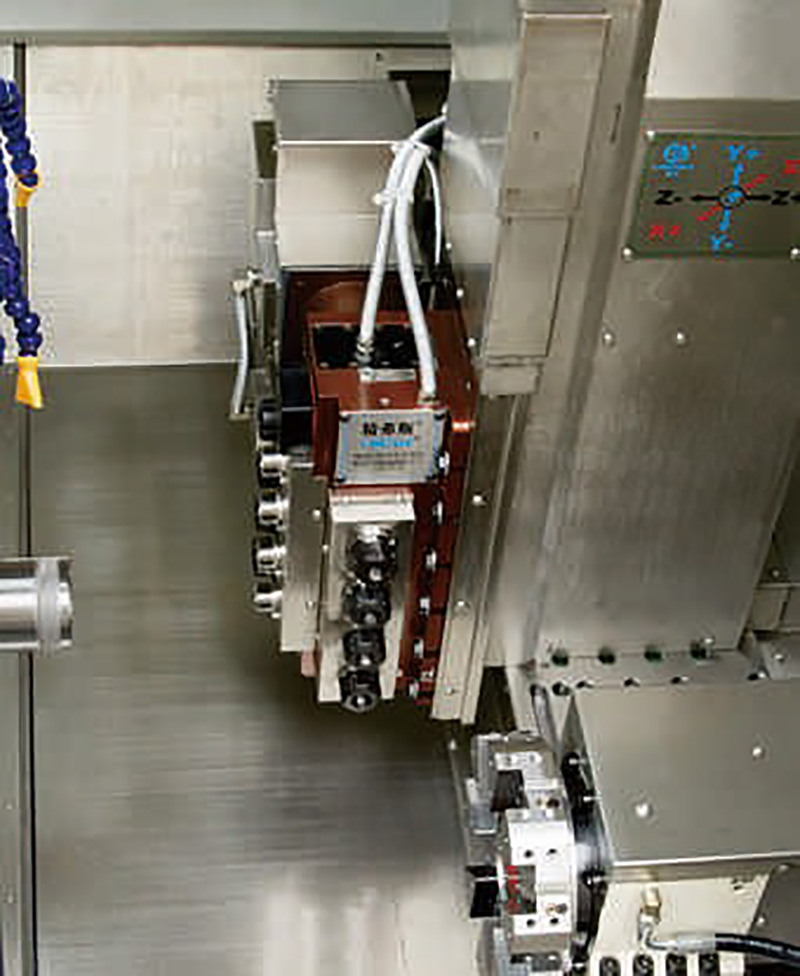

. Захранващата глава се доставя стандартно с 65 мм междуосие и е от тип, който може да се включва, което улеснява лесната смяна на задвижващата глава или лагерите и опростява поддръжката, значително намалявайки разходите след продажбата.

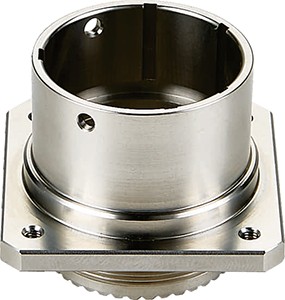

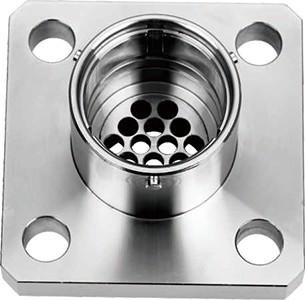

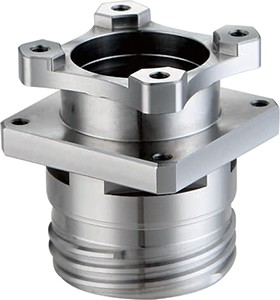

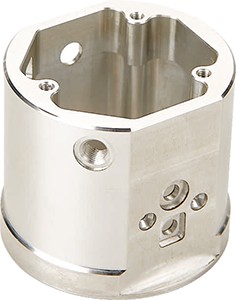

. Функциите за фрезоване и струговане могат да обработват сложни материали като неръждаема стомана, титанови сплави и въглеродна стомана.
. Интегралната отливка се подлага на отгряване, време на вибрации и други процеси на стареене, за да се осигури дълготрайна стабилна обработка и да се удължи живота на машинния инструмент.

Основна спецификация

Модел на струг		единица	CK46-5+5+Y	CK52-5+5+Y	Remart
Капацитет за обработка	Макс. диаметър на люлеенето	мм	0480	0480
	Максимален диаметър за настройка	мм	080	Q80
	Максимална дължина на струговане	мм	320	320
Шпиндел	Височина на центъра на шпиндела за земята	мм	1150	1150
	Транспортьор за стружки	-	A2-5	A2-6
	Диаметър на отвора на шпиндела	мм	056	Q66
	Шестигранна картонна коробка Матеріал	мм	045	Ø51
	Максимална скорост на шпиндела		4500	4000
	Мощност/въртящ момент на двигателя на шпиндела	r/min Kw/N.m	7.5Kw/47N.m	11Kw/72N.m	Опция интегриран 11kW/60Nm; Опция интегриран 22kW/170Nm
Power Turrett	Модел на монтаж на захранваща глава	-	Фиксирана 5+радилна посока 5+аксиална посока 5	Фиксирана 5+радилна посока 5+аксиална посока 5
	Силов двигател на главата	Kw/N.m	SYNTEC2,4Kw/11,5N.m	SYNTEC2,4Kw/11,5N.m	Два двигателя задвижват десет глави
	Разстояние между валовете	мм	65	65
	Максимална f мощност отопл	r/mm	5000	5000	4000 често използвани
	Tod mouning metho of powe head		ER25	ER25
Серво купол	Модел серво купол		МК-63РСВ-8Т	МК-63РСВ-8Т	Опция 12T
Хранене по оста X/Z/Y	XZ/Y ос Максимална бърза скорост на движение	м/мой	24	24
	Мощност/въртящ момент на двигателя по ос x/Z/Y	Kw/N.m	YASKAWAI 1.8 KW/11.5Nm или SYNTEC 2.4KW/11.5Nm	YASKAWAI 1.8 KW/11.5Nm или SYNTEC 2.4KW/11.5Nm
	XZM-axi 3-gadeblsces	-	32/32/25	32/32/25
	Водещи ролкови релси по ос X/ZY	-	35/35/30	35/35/30
	Xaxis ефективно пътуване	мм	800	800
	Ефективен ход по ос Z	мм	470	470
	Yaxis ефективно пътуване	мм	310	310
	Jingfusi е фабрика за стругова фреза CNC струг CK46 52-5+5+Y. Следните са основните характеристики на нашия продукт:	мм	70	70
Спецификации на оборудването	Нетно тегло на машината	кг	3500	3600
	Обща мощност на машината	KW	14	17.5
	Машина Д×Ш×В	мм	2200 × 1580 × 2000	2200×1580×2000

Машината непрекъснато се оптимизира; моля, обърнете се към действителните данни на машината за горните параметри.

Незадължителни елементи

Конфигурационен елемент		CK46-5+5+Y	CK52-5+5+Y
Основен шпиндел	Механичен шпиндел	●	●
Основен шпиндел	Електрически шпиндел	O	O
контролер	Контролер SYNTEC	●	●
контролер	Контролер FANUC	O	O
Захранваща ос	Яскава	●	●
Захранваща ос	SYNTEC	O	O
Обработка на дела	Издърпайте назад скоба	●	●
Обработка на дела	Чък	O	O
флъш	8 работни станции	●	●
флъш	12 работни станции	O	O
Помощно оборудване	Устройство за събиране на части	O	O
	Устройство за хранене	O	O
	Транспортьор за стружки	O	O
	Автоматизиран робот	O	O
	сепаратор на маслена мъгла	O	O
