Включване на фрезоване на композитни стругови машини

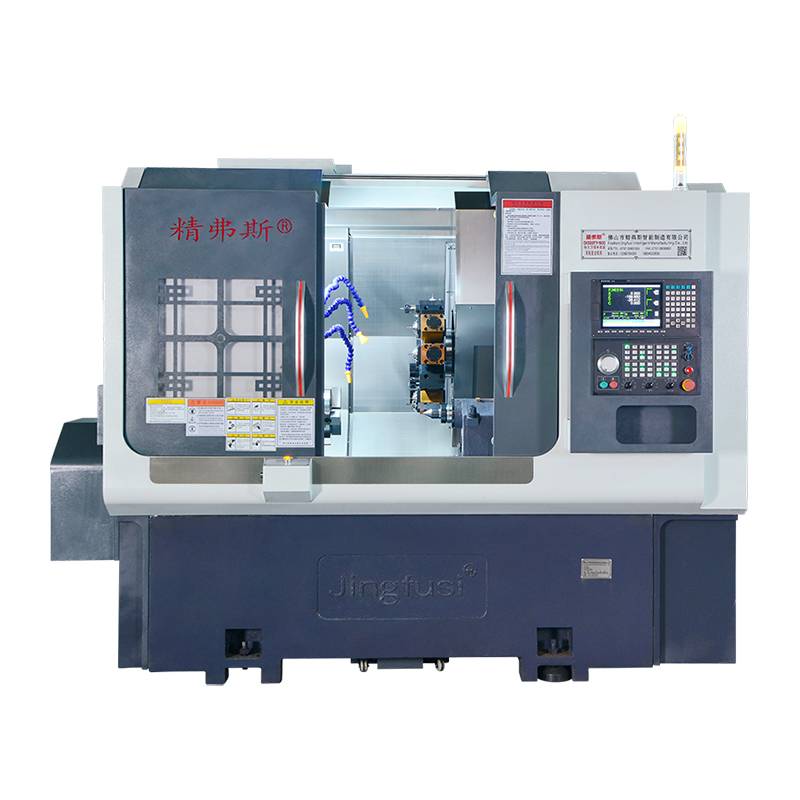

Висококачествената машина за стругови стругове Jingfusi включва гъвкав шпиндел, държащ спомагателен механизъм в своя дизайн, подобрявайки твърдостта по време на обработката на части. Системата за промяна на директните инструменти елиминира необходимостта от сложни програми за промяна на инструмента и намалява времето за промяна на инструмента, което води до ефективна обработка и икономия на разходи за потребителите. Този иновативен дизайн не само подобрява общата стабилност на машината по време на операциите, но и оптимизира процеса на промяна на инструмента, което прави обработващия работен процес по -ефективен и икономически изгоден за потребителите.

Модел:CK52DTY

Изпратете запитване

Описание на продукта

Композитната машина за миене на фреза от доставчиците на jingfusis безсилно включва завъртане, смилане, пробиване, скучно, подслушване и различни други функции в едно, универсално устройство. Способен да изпълнява крайната и страничната фреза, пробиването, подслушването и композитната обработка, тази машина е особено подходяща за сложни форми и взискателни спецификации за прецизност. Той се отличава с обработката на цялостните нужди за обработка на въртящи се части, като завърши всички или повечето необходими операции в едно затягане. Това не само осигурява изключителна точност, но и повишава ефективността, в крайна сметка води до намаляване на разходите в процеса на обработка.

Ключови характеристики за завъртане на фрезоване на композитни стругови машини:

1. УПОДЕЛЕНО ПРОИЗВЕДЕНИЕ с достатъчно вътрешно пространство.

2. ВЪЗДЕЙСТВИЕ НА ВИСОКО ИЗПЪЛНЕНИЕ, самостоятелна структура на шпиндела и бърза хидравлична ротационна система, осигуряваща най-добрите характеристики.

3. Направяне на високоскоростните възможности на машинния инструмент.

4. Прекъсване на прекъсванията на мощността от причиняване на неточности в стойността на серво мотора.

Диаграма за пътуване на машината

Подробности за продукта

Списък на параметрите

артикул	Модел на струг	единица	CK52dty	CK76dty	CK46DTY
Обработка на обхват	Максимален диаметър на въртене на шпиндела	мм	Ø 700
	Максимална дължина на външния кръг на завиване	мм	520
	Максимален диаметър на лентата	мм	Ø 55	Ø 72	Ø 45
главна ос	Максимална скорост на шпиндела	r/min	4200 (Настройка 3500)	3200 (Настройка 2000)	6000 (комплект 4500)
	Тип глава на шпиндела		A2 - 6	A2 -8	A2 - 5
	Диаметър на шпиндела през отвора	мм	Ø 66	Ø 86	Ø 56
Хранене	X/z/y ос максимален удар	мм	260/500/± 60
	90 ° захранваща глава, преминаваща през центъра на шпиндела	мм	30
	Максимално бързо движение на x/z/y ос	m/my	24 (Настройка 16)/ 24 (Настройка 16)/ 14 (Настройка 8)
	X/Z/Y ОСССКА ПРОТИВ	мм	40
	X/Z/Y ОСС РОЛЕР ПЕЧЕЛ	мм	35/45/35
Силова кула	Модел на мощност на кулата (мощностна кула)	BMT	BMT55
	Колет на Power Head	Е	ER32
	Фиксиран размер на притежателя на инструмента	мм	25x25
	Диаметър на шейкъра на отвора	мм	Ø32
електрически машини	Основна мощност/въртящ момент на двигателя	KW / nm	11kW/с оценка 72nm	15kW/с оценка 98nm	7,5 kW/оценка 47 nm
	X/z/y мощност/въртящ мотор на оси	KW / nm	Yaskawa 2,9 kW /18.6nm，optional New Generation3.1 kW /15nm
	Мощност/въртящ момент на моторния двигател на мощността на кулата	KW / nm	Ново поколение 3.1 kW/15nm
	Максимална скорост на моторния мотор на кулата	r/min	6000 (Настройка 4000), обща скоростнието 4000
	Мощност/въртящ момент на мощност	KW / nm	3.1 kW/15nm
	Мощност/въртящ момент на инструмента за смяна на инструмента за смяна на двигателя	KW / nm	New Generation1.0 kW /3.1nm
Опашка	Удар на опашката	мм	520
	Максимален хидравличен удар на опашката	мм	100
	Tailstock горна игла конус отвор	Mk	mohs 5#
	Максимално разстояние между върха и патронника	мм	690
други	Спирателно устройство за позициониране на шпиндела		Хидравлични, незадължителни програмируеми
	Наклон на леглото	°	30 ° или 15 °
	Дължина на машинния инструмент x ширина x височина	мм	2500x1680x1900
	Общо тегло на цялата машина	Кг	5000 кг
	Обща мощност	KW	20
	Средна консумация на енергия	Kw / h	3
