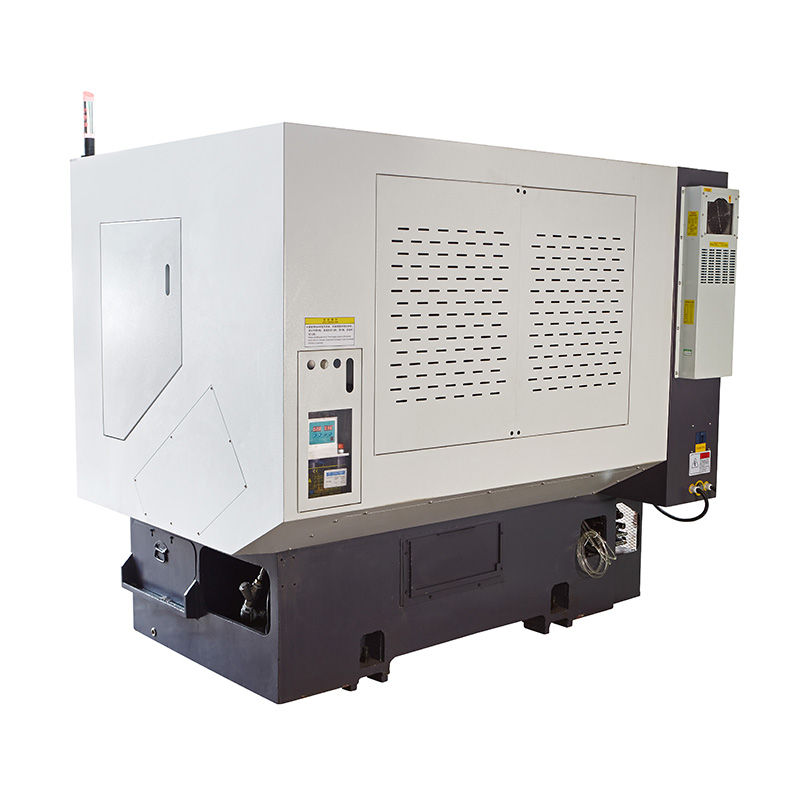

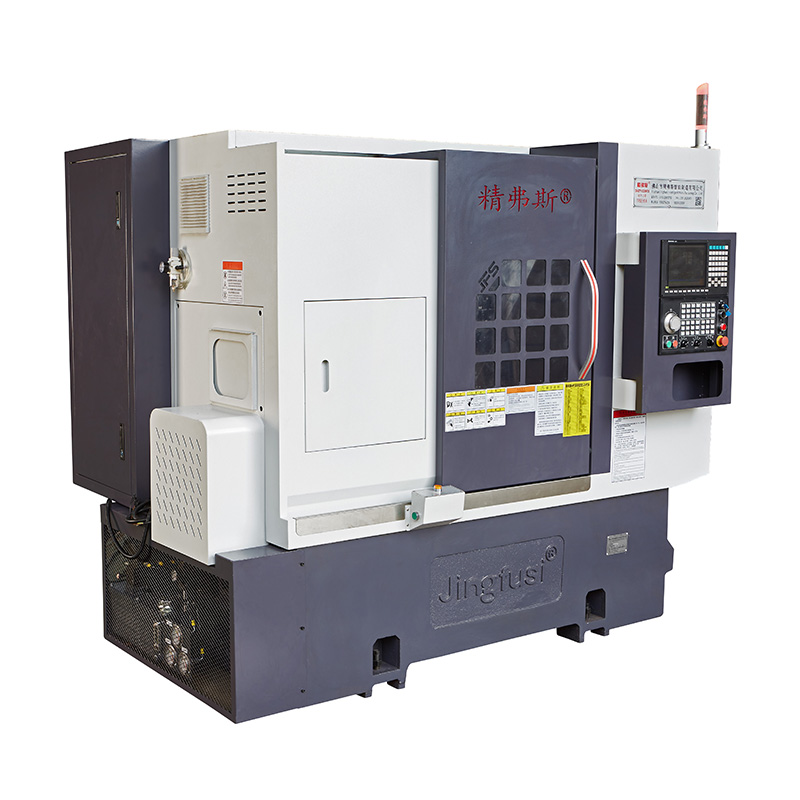

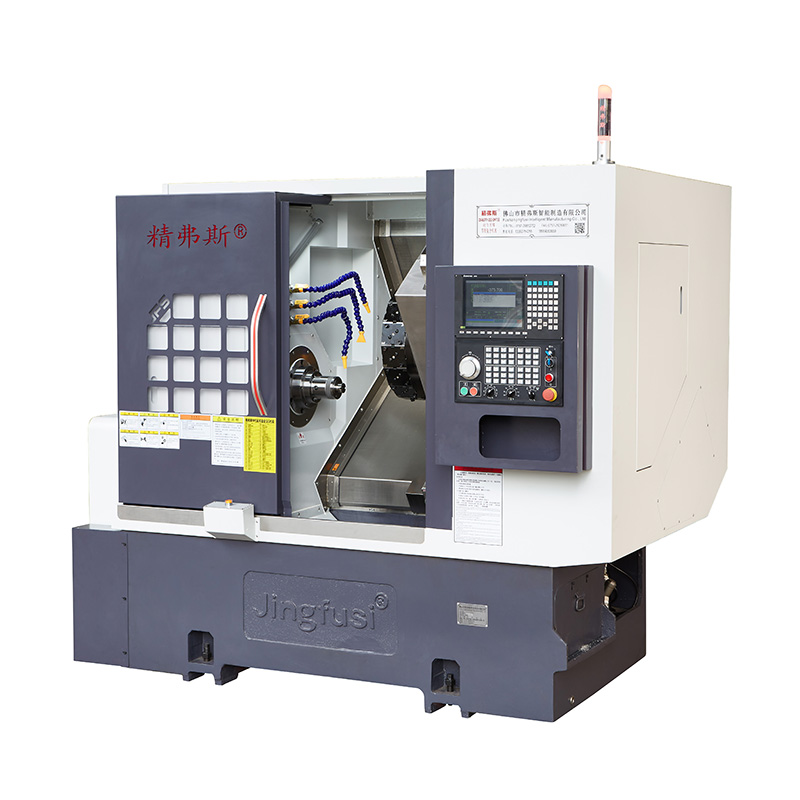

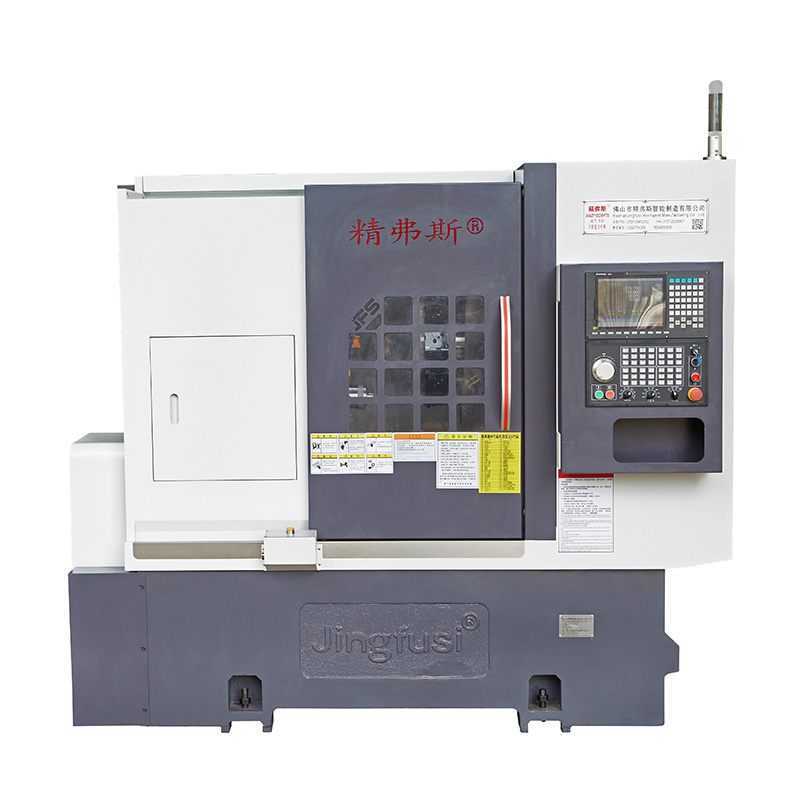

Комбинирани машини за револверно струговане и фрезоване

Като професионален висококачествен производител на комбинирани машини за револверно струговане и фрезоване, можете да сте спокойни, че купувате комбинирани машини за револверно струговане и фрезоване от нашата фабрика и ние ще ви предложим най-доброто следпродажбено обслужване и навременна доставка.

Модел:CK76T-600

Изпратете запитване

Описание на продукта

Вие сте добре дошли да дойдете в нашата фабрика, за да закупите най-новите продавани, висококачествени и висококачествени комбинирани машини за струговане и фрезоване. Очакваме с нетърпение да си сътрудничим с вас.

информация за продукта

Списък с параметри

проект	Съдържание	мерна единица	CK52T-600	CK76T-600	CK46T-600
Обхват на обработка	Максимален диаметър на въртене на шпиндела	мм	Ø 800
	тип блок	мм	Ø 180 ~400
	Максимална дължина на завиване	мм	560
	Максимален диаметър на пръта	мм	Ø 51 ~ 55	Ø 72	Ø 45
главна ос	Тип шпинделна глава		A2-6	A2-8	A2-5
	Диаметър на проходния отвор на шпиндела	мм	Ø 66	Ø 86	Ø 56
	Максимална скорост на шпиндела	об/мин	4200	3200	6000
	Зададена скорост на шпиндела	об/мин	1 ~ 3500	1 ~2500	1 ~4500
фураж	Максимален ход на оста X/Z	мм	230/600
	Ефективен ход по Z-ос	мм	570
	Максимално бързо движение на X/Z ос	м/мин	24
	Настройка на ос X/Z за бързо движение	м/мин	16/18
	Спецификации на ролковия винт на оста X/Z	мм	40
	Спецификации на габарита по ос X/Z	мм	35/45
Дванадесетпозиционна серво кула	Централна височина на серво кулата с дванадесет позиции		100
	Ножовата кула срещуположния ръб (външен диаметър)	мм	385
	Централна височина на кулата	мм	100
	Брой лопатки на кулата	поправя	12
	Интерферентен диаметър на съседна обработка на инструмента	мм	Ø180
	Фиксиран размер на държача за инструменти	мм	25X25
	Диаметър на дръжката на държача за нож	мм	Ø25
електрически машини	Мощност/въртящ момент на главния двигател	KW/Nm	11KW/номинален 72Nm	15KW/номинален 98Nm	7,5 KW/номинален 47Nm
	Мощност/въртящ момент на двигателя по ос X/Z	KW/Nm	Yaskawa 1.8KW/11.5Nm. Опционално ново поколение 2,4 KW/номинален 11,5 Nm
	Мощност/въртящ момент на двигателя за смяна на револверна револвър	KW/Nm	Ново поколение 1.0 KW/3.1NM
	Мощност на двигателя на охладителната система	KW	0.3
	Мощност на двигателя на охладителната система с високо налягане	KW	3
Задна стойка	Ход на опашката	мм	420
	Максимален ход на изхвърлящия щифт на задната част	мм	100
	Форма на задвижващ щифт за изхвърляне на опашката		Хидравлична, силна твърдост
	Конусен отвор на горната игла на опашката	МК	Mohs 5 #, не се люлее или изкривява по време на прецизна обработка.
	Максимално разстояние между върха и патронника	мм	690
друго	Наклон на леглото	°	30° или 15°
	Дължина на машинния инструмент X ширина X височина	мм	2500X1600X1700
	Общо тегло на цялата машина	КИЛОГРАМА	Общото тегло на цялата машина е 4500KG, с опционално общо тегло от 3500KG, минус 10000 юана
	Обща мощност	kw	20
	Средна консумация на енергия	kw/h	3

Точност на машинния инструмент

Точност на машината, стандартен фактор Jingfus:
Основен тестов елемент	Схематична диаграма	Метод за откриване	Фабричен стандарт


Радиален ритъм на шпиндела		Откриване на изтичане на външния конус	0.0025


Позиция на повторение на оста X		Откриване на повтарящо се позициониране на оста X. Забележка: Първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране.	0.0025


Позиция за повторение на Z-ос		Откриване на повтарящо се позициониране по оста Z. Забележка: Първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране.	0.0025


Ако клиентът иска да тества точността на ISO или VD1 на оста X/Z/Y, това се определя в момента на писане на договора. Клиентът трябва да тества този артикул едновременно с първоначалното приемане на Jingfusi Factory.
