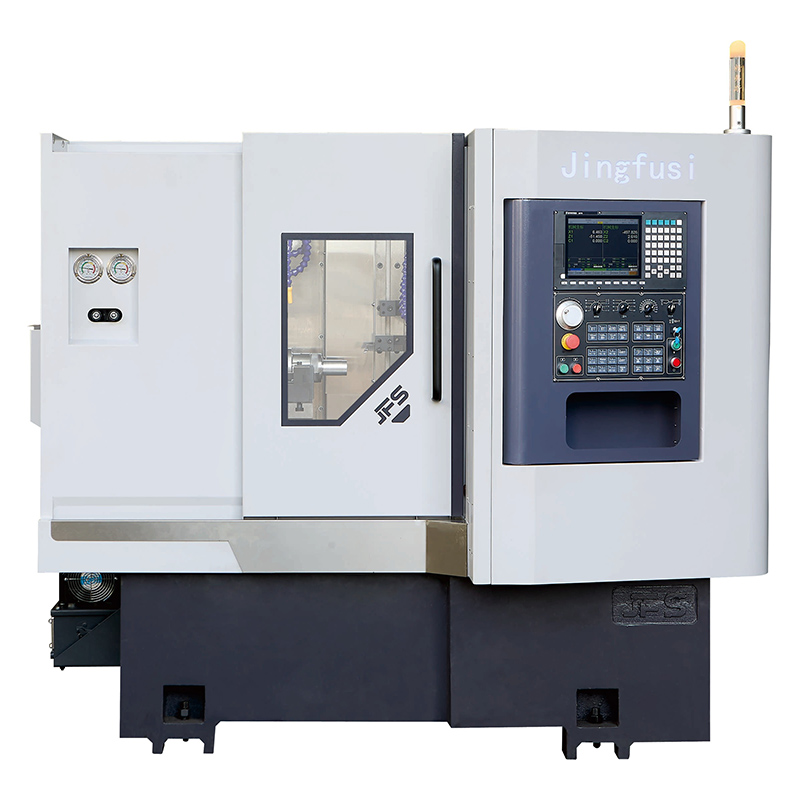

Двушпинделен струг

Jingfusi предлага качествен двушпинделен струг. Използваме дизайн с двоен и вертикален шпиндел, което значително подобрява ефективността на работа на машината. Вертикалният дизайн на шпиндела също прави отстраняването на стружки по-удобно, което води до значително повишаване на общата ефективност на фабричното производство. Нашият машинен инструмент получи висока оценка от много потребители.

Модел:CK46-36/36-36/25-25

Изпратете запитване

Описание на продукта

Jingfusi е професионален производител на двушпинделни стругове. Ние се ангажираме да произвеждаме високопроизводителни, рентабилни машинни инструменти. Следните са основните характеристики на този продукт:
1. Двушпинделна машина, високоефективна, подходяща за масово производство.

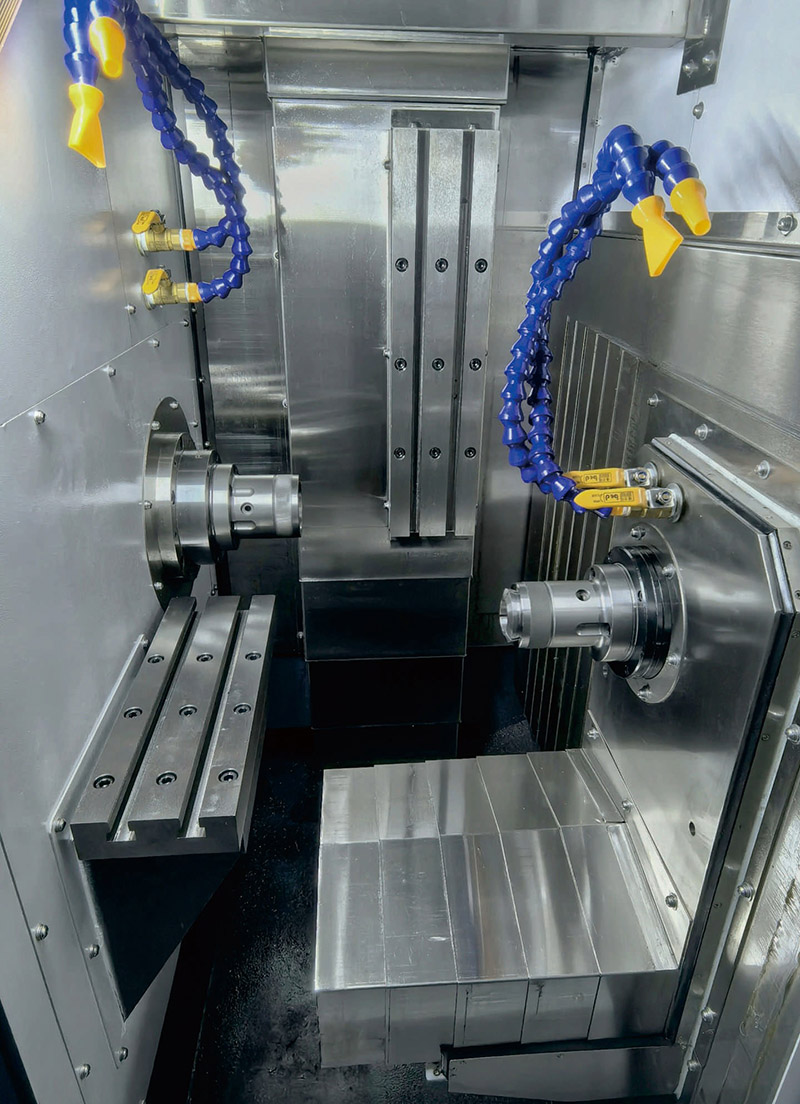

2. Вертикална ос, улеснява отстраняването на стружки, намалява ръчния труд
3. Може да обработва материали като неръждаема стомана, титанова сплав и въглеродна стомана
4. Интегралната отливка претърпява отгряване, време на вибрации и други процеси на стареене, за да се осигури дългосрочна стабилност и живот на машината.

Основна спецификация

Модел на струг		единица	CK46-36	CK36-36	CK25-25	Remart
Капацитет за обработка	Максимален диаметър на въртене над струг	мм	Ø400	Ø400	400
	Максимален диаметър на струговане	мм	⊗160	O160	O160	диск
	Максимална дължина на струговане	мм	380	380	380
Шпиндел	Височина на центъра на шпиндела от земята	мм	1080	1080	1080
	Транспортьор за стружки	-	A2-5	А2-4	А2-4
	Диаметър на отвора на шпиндела	мм	Ø56	Ø43	038
	Максимален диаметър на прътовия материал	мм	045	Ø35	027
	Максимална скорост на шпиндела	об/мин	4500	7000	8000
	Мощност/въртящ момент на двигателя на шпиндела	Kw/N.m	7.5KW/47 N.m	5.5KW/35 N.m	3.7KW/23 N.m
контрашпиндел	Спецификации на края на подшпиндела		А2-4	А2-4	А2-4
	Susideliner dameter дупка	мм	056	O43	038
	Максимално проходим бар запас	мм	35	Ø35	Ø27
	Максимална скорост на всеки шпиндел	lr/mm	7000	7000	8000
	Мощност/въртящ момент на подшпинделния двигател	Kw/N.m	7.5Kw /29Nm	7.5Kw /29Nm	5.5Kw /22Nm
Хранене по оста X/Z/Y	Максимално висока скорост на пътуване	м/мой	24	24	24
	X/Z/X1/Z2-моторна мощност/въртящ момент	Kw/N.m	SYNTEC 2.4/11.5	SYNTEC 2.4/11.5	SYNTEC 2.4/11.5
	XIZX¹Z2-axi C3-grad bllsrews		32/32/32/32	32/32/32/32	32/32/32/32
	Ролеви водещи релси по ос X/Z1Z2Y	-	35/35/35/35	32/32/32/32	32/32/32/32
	Ефективен ход на оста X1	мм	400	400	400
	Ефективен ход на ос Z1	мм	230	400	400
	Ефективен ход на ос Z1	мм	320	400	400
	Ефективен ход на ос Z2	мм	260	260	260
Спецификации на оборудването	Нетно тегло на машината	кг	3790	3780	3770
	Обща мощност на машината	KW	20	19	18
	Машина Д×Ш×В	мм	2200×1700x1790	контрашпиндел	2200×1700x1790

Машинният инструмент непрекъснато се оптимизира; моля, обърнете се към действителните данни на машинния инструмент за горните параметри.

Незадължителни елементи

Конфигурационен елемент		CK46-36	CK36-36	CK25-25
Основен шпиндел	Механичен шпиндел	O	O	O
Основен шпиндел	Електрически шпиндел	●	●	●
контролер	Контролер SYNTEC	●	●	●
контролер	Контролер FANUC	O	O	O
Захранваща ос	Яскава	●	●	●
Захранваща ос	SYNTEC	●	●	●
Обработка на дела	Издърпайте назад скоба	O	O	O
Обработка на дела	Чък	O	O	O
Спомагателно оборудване	Устройство за събиране на части	O	O	O
	Устройство за хранене	O	O	O
	Транспортьор за стружки	O	O	O
	Автоматизиран робот	O	O	O
	Сепаратор на маслена мъгла	O	O	O
