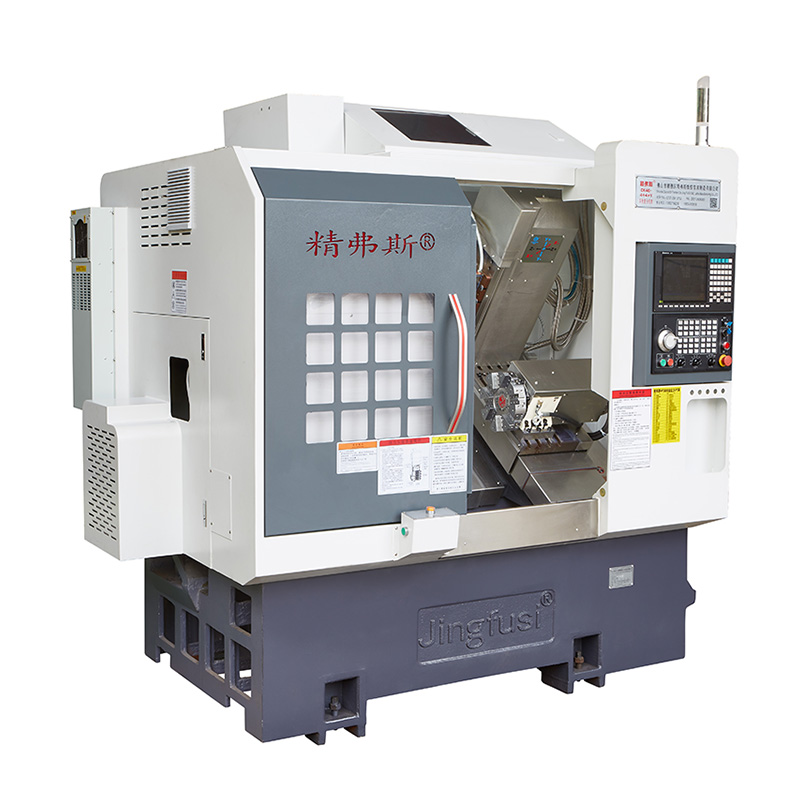

CNC Multi-Tasking Turning Center Machine

Въвеждане на CNC Multi-Setaling Turning Center Machine-най-доброто решение за висококачествена прецизна обработка. Тази мощна машина е проектирана да отговаря на изискванията дори на най -сложните приложения за обръщане, което я прави идеален избор за предприятия, които изискват най -високите нива на точност и ефективност.

Модел:CK52-5+5+Y

Изпратете запитване

Описание на продукта

Изграден да продължи, CNC Multi-Tasking Turning Center Machine е трайна и надеждна машина, която е в състояние да работи с широк спектър от задачи-от прости операции за завъртане и пробиване до по-сложни задачи като фрезоване, рязане на резби и други.

Една от ключовите характеристики на CNC Multi-Tasking Turning Center Machine е неговата система за усъвършенствана контролна система, която позволява на операторите лесно да програмират и контролират всеки аспект на процеса на обработка, като гарантира максимална точност и точност. Със своя удобен за потребителя интерфейс тази машина е лесна за използване и може бързо да бъде адаптирана според нуждите на всяка работа.

В допълнение към своята усъвършенствана система за управление, CNC Multi-Tasking Turning Center Machine също може да се похвали с редица висококачествени компоненти, включително усъвършенствана система за шпиндел, линейни водачи с висока точност и трайна, чугунена основа. Тези компоненти работят в перфектна хармония, за да гарантират, че всяка работа е завършена до най -високия стандарт.

Независимо дали сте малък бизнес или по-голяма корпорация, CNC Multi-Setasking Center Machine е идеалният избор за всички ваши нужди за обработка. Със своите усъвършенствани характеристики, трайна конструкция и изключителна прецизност, тази машина със сигурност ще надхвърли очакванията ви и ще ви осигури години надеждна, висококачествена производителност.

В заключение, CNC Multi-Tasking Turning Center Machine е най-високо решение за предприятията, които изискват най-доброто в прецизната обработка. Със своите усъвършенствани функции, удобен за потребителя интерфейс и надеждна конструкция, той със сигурност ще ви осигури години надеждна и ефективна производителност. И така, защо да чакате? Свържете се с нас днес, за да научите повече за тази невероятна машина и как тя може да трансформира вашия бизнес.

Диаграма за пътуване на машината

Подробности за продукта

Списък на параметрите

артикул	Съдържание	единица	CK46-5+5+y	CK52-5+5+y
Обработка на обхват	Замахнете над леглото	мм	Ø 500
	Максимална дължина на външния кръг на завиване	мм	320
	Максимален диаметър на лентата	мм	Ø 45	Ø 51 ~ 55
главна ос	Максимална скорост на шпиндела	r/min	6000 (зададено на 4000)	4500 (зададено на 3500)
	Тип глава на шпиндела		A2-5	A2-6
	Диаметър на шпиндела през отвора	мм	Ø 56	Ø 66
Хранене	X/z/y ос максимален удар	мм	800/470/310
	Максимално бързо движение на x/z/y ос	m/my	24 (Настройка 18)/24 (Настройка 18)/15 (Настройка 8)
	X/Z/Y ОСССКА ПРОТИВ	мм	32/32/25
	X/z/y Оста релса	мм	35/35/25
Кула за нож	Осем станция кула	PCS	8 станции, могат да бъдат оборудвани с държачи за инструменти с двойни дупки, по избор с 12 станции
Захранваща глава	Формуляр за задържане на инструмента за захранване		ER25
	Максимална скорост на захранването	r/min	6000 (зададено на 4000), може да се използва често за обработка на продукти от 4000
	Максимален монтажен сондаж и диаметър на фрезовата глава	мм	Ø 16
	Разстояние между вала на захранването и вала	мм	65
електрически машини	Основна мощност/въртящ момент на двигателя	KW / nm	7.5 kW/47.75nm, незадължителен 11kW/70.03nm за стоманени части с капацитет за обработка 80 и по -горе
	X/z/y мощност/въртящ мотор на оси	KW / nm	Yaskawa 1.8kw/11.5nm. Незадължително ново поколение 2.4 kW/оценка 11.5nm
	X/Z мощност/въртящ момент на двигателя на главата	KW / nm	2.4 kW/11.5nm
	Максимална скорост на моторния двигател на захранването	r/min	5000
други	Спирателно устройство за позициониране на шпиндела		хидравлично налягане
	Наклон на леглото	°	35 °
	Дължина на плочата на масата с нож х ширина	мм	700x290
	Дължина на машинния инструмент x ширина x височина	мм	2200x1580x2000
	Общо тегло на цялата машина	Кг	3430
	Обща мощност	KW	13
	Средна консумация на енергия	Kw / h	2

Точност на машинния инструмент

Точност на машината, стандарт на Jingfus фактор:
Основен тестов елемент	Схематична диаграма	Фабричен стандарт


Вретено радиален ритъм		Открийте изтичане на външен конус	0.0035


X-ос повторна позиция		Открийте повторното позициониране на оста x. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.003


Z-ос повторна позиция		Открийте многократно позициониране по оста Z. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.003


Y-ос повторна позиция		Открийте многократно позициониране по оста Y. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.004


C Оста Повторение Позиция		Открийте препозиционирането на фиксираната точка на С-ос, обърнете внимание: Първо прогнозирайте около 50 пъти да компенсирате грешката на студения и горещ двигател и след това открийте повторното позициониране	20 дъга секунди


C ОСС позиция въртене		Открийте точността на произволната позиция на оста на С, забележете: Първо прогнозирайте около 50 пъти да компенсирате грешката на студения и горещ двигател и след това проверете повторените настройки	72 дъга секунди


Затягане на захранването на главата		Конус бит	0.015

Затягане на захранването на главата		Затягане на биенето	0.01

Ако клиентът иска да тества точността на ISO или VD1 на оста X/Z/Y, той ще бъде определен в момента на писане на договора. Клиентът трябва да тества този артикул едновременно с първоначалното приемане на фабриката Jingfusi.
