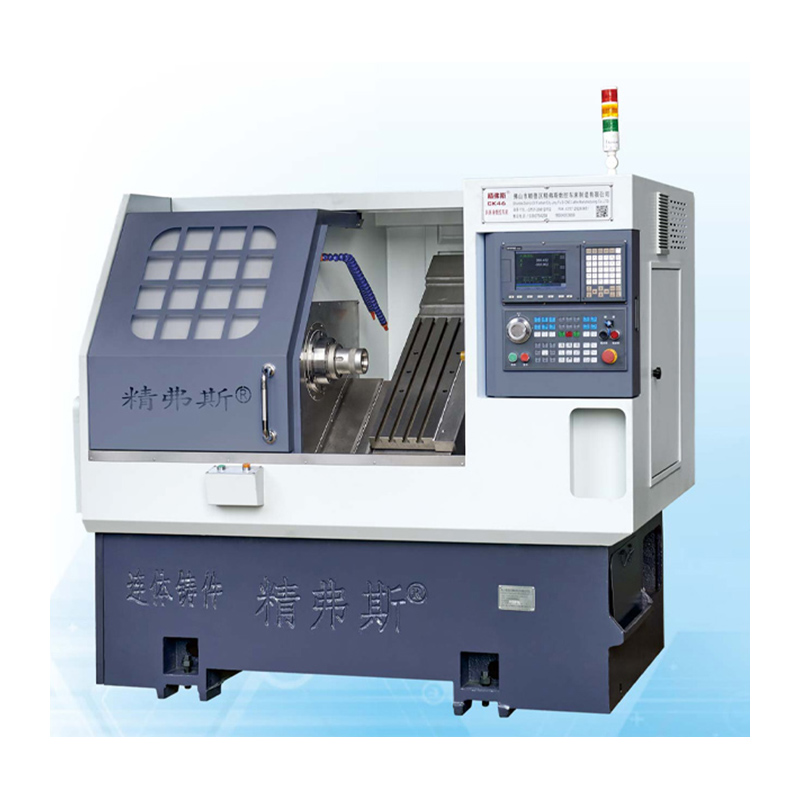

Високопрецизна CNC стругова машина с наклонено легло

Следва представянето на Jingfusi® висококачествена високопрецизна CNC стругова машина с наклонено легло, надявайки се да ви помогне да я разберете по-добре. Добре дошли нови и стари клиенти да продължат да си сътрудничат с нас, за да създадем по-добро бъдеще!

Модел:CK46

Изпратете запитване

Описание на продукта

Jingfusi® Високопрецизни стругове с наклонена платформа с ЦПУ могат да извършват прецизни операции по струговане и фрезоване. Като професионален производител бихме искали да ви предоставим Jingfusi® висококачествена високопрецизна стругова машина с наклонено легло с ЦПУ. И ние ще ви предложим най-доброто следпродажбено обслужване и навременна доставка.

Ето някои от основните характеристики и характеристики на тези машини:

Дизайн на наклонено легло: Дизайнът на наклоненото легло осигурява повишена твърдост и стабилност по време на обработка. Той гарантира, че режещите инструменти остават в непосредствена близост до детайла, което води до подобрена точност.

Високопрецизен шпиндел: Оборудвани с високопрецизен шпиндел, тези машини предлагат минимално биене на шпиндела и отлична точност на въртене. Тази прецизност е от решаващо значение за постигане на тесни допуски и фини повърхностни покрития.

Усъвършенствани CNC контроли: Оборудвани с усъвършенствани CNC контроли и възможности за програмиране, операторите могат лесно да програмират и контролират сложни операции по обработка с прецизност и гъвкавост.

Диаграма на движение на машината

информация за продукта

Списък с параметри

проект		мерна единица	CK46	CK52	CK76
Максимална дължина на завиване		мм	350
Максимален диаметър на струговане на леглото		мм	Ø 500
Максимален диаметър на завиване на скейтборда		мм	Ø 160
Наклон на леглото		°	35°
Ефективен ход на оста X/Z		мм	Диаметър 1000/400
Спецификации на винта на оста X/Z		мм	32
Спецификации на релсата на оста X/Z		мм	35
Мощност на двигателя по X/Z ос		KW	1.3
Максимално бързо движение на X/Z ос		м/мин	24
Дължина на машинния инструмент X ширина X височина		мм	2100X1580X1800
Общо тегло на цялата машина		КИЛОГРАМА	2600
Номер на ножа		поправя	8
Размер квадратен нож		мм	20X20
Размер на фреза с кръгъл отвор		мм	Ø20
Обща мощност		kw	13	13	16
Средна консумация на енергия		kw/h	2	2	2.5
основният вал	Форма на края на шпиндела		A2-5	A2-6	A2-8


	Максимална скорост на шпиндела	об/мин	6000 (настроено на 4500)	4200 (настроен на 3500)	3200 (настроен на 2500)
	Мощност на двигателя на шпиндела	KW	7.5	7.5	11
	Номинален въртящ момент на двигателя на шпиндела	Nm	47.8Nm	47.8Nm	72Nm
	Максимален диаметър на преминаване на пръта	мм	Ø 45	Ø 51	Ø 75

Точност на машинния инструмент

Точност на машината, стандартен фактор Jingfus:
Основен тестов елемент	Схематична диаграма	Метод за откриване	Фабричен стандарт


Радиален удар на шпиндела,		Откриване на изтичане на външния конус	0.0025


Позиция на повторение на оста X		Откриване на повтарящо се позициониране на оста X. Забележка: Първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране.	0.0025


Позиция за повторение на Z-ос		Откриване на повтарящо се позициониране по оста Z. Забележка: Първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране.	0.0025


Ако клиентът иска да тества точността на ISO или VD1 на оста X/Z/Y, това се определя в момента на писане на договора. Клиентът трябва да тества този артикул едновременно с първоначалното приемане на Jingfusi Factory.
