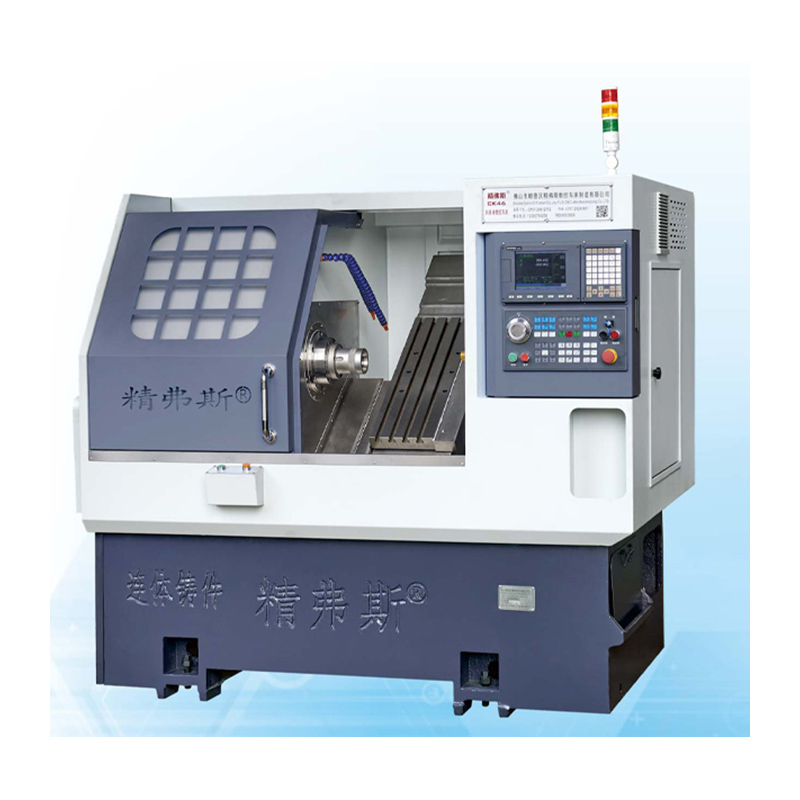

Наклонено наклонено легло, завъртащо cnc maching machine

Наклоненото наклонено наклонено легло CNC CNC Machine е подобрение и надграждане на JINGFUSI® на първоначалната основа. Въз основа на наследяването на високите характеристики на обработка и лесната работа на оригиналния модел, той е разработен с напълно затворен наклонен дизайн на леглото и по -голямо работно пространство, по -висока скорост на обработка и прецизни инструменти на CNC, които са по -лесни за регулиране и поддържане.

Модел:CK46

Изпратете запитване

Описание на продукта

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

JINGFUSI® Slant Bed CNC Lathe Machine Функции:

Оптимален дизайн:Тази наклонена наклонена машина за завой на цит на целите на CNC разполага с 35-градусов дизайн на наклонено легло, осигурявайки подобрена твърдост и стабилност за прецизна обработка.

Ефективна обработка на чипове:Машината предлага значителен капацитет за пренасяне на чип, което позволява на клиентите гъвкавостта да изберат или премахване на предния или заден чип, осигурявайки удобство в процеса на обработка.

Винт prЕлектронно разтягане:Включвайки винтовата структура за предварително разтягане, този струг оптимизира точността и надеждността на обработката.

Пост с инструменти от тип банда:Снабден с пост на инструмента за банда, този струг поддържа използването на множество инструменти за повишена ефективност и гъвкавост при различни обработващи операции.

Подробности за продукта

Inclined Slant bed Turning CNC Lathe Machine

Списък на параметрите

Проект		единица	CK46	CK52	CK76
Максимална дължина на завъртане		мм	350
Максимален диаметър на завъртане на леглото		мм	Ø 500
Максимален диаметър на завъртане на скейтборда		мм	Ø 160
Наклон на леглото		°	35 °
Ефективно пътуване на оста X/Z		мм	Диаметър 1000/400
Спецификации на винта x/z		мм	32
Спецификации на релсата X/Z Оста		мм	35
X/Z-ос на мощност на двигателя		KW	1.3
Максимално бързо движение на x/z ос		m/my	24
Дължина на машинния инструмент x ширина x височина		мм	2100x1580x1800
Общо тегло на цялата машина		Кг	2600
Номер на ножа		Поправете	8
Размер на квадратен нож		мм	20x20
Размер на резачката с кръгла дупка		мм	Ø20
Обща мощност		KW	13	13	16
Средна консумация на енергия		Kw / h	2	2	2.5
Основен вал	Форма за лице на шпиндела		A2-5	A2-6	A2 -8


	Максимална скорост на шпиндела	r/min	6000 (зададено на 4500)	4200 (зададено на 3500)	3200 (зададено на 2500)
	Мощност на двигателя на шпиндела	KW	7.5	7.5	11
	Номинален въртящ момент на мотора на шпиндела	Nm	47.8nm	47.8nm	72nm
	Максимален диаметър за преминаване на лентата	мм	Ø 45	Ø 51	Ø 75

Точност на машинния инструмент

Точност на машината, стандарт на Jingfus фактор:
Основен тестов елемент	Схематична диаграма	Метод за откриване	Фабричен стандарт


Вретено радиален ритъм,		Открийте изтичане на външен конус	0.0025


X-ос повторна позиция		Открийте повторното позициониране на оста x. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.0025


Z-ос повторна позиция		Открийте многократно позициониране по оста Z. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.0025


Ако клиентът иска да тества точността на ISO или VD1 на оста X/Z/Y, той ще бъде определен в момента на писане на договора. Клиентът трябва да тества този артикул едновременно с първоначалното приемане на фабриката Jingfusi.
