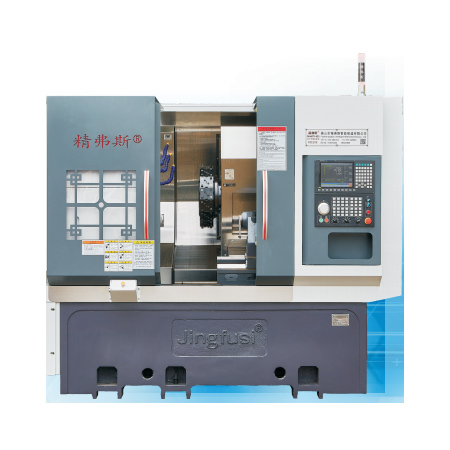

Комбинирана машина за струговане и фрезоване на револверна глава

В качеството си на професионални производители, Jingfusi® се гордее с представянето на нашата комбинирана машина за въртене и фрезоване с револвер. Ние се ангажираме да предоставяме първокласно следпродажбено обслужване и да гарантираме навременна доставка на продукта. За да поддържаме постоянното качество на нашите машинни инструменти, ние се придържаме към стандартизиран подход както при конструкцията на тялото на машината, така и при сглобяването на конфигурацията. Това налага използването на унифицирани аксесоари (включително сменяемата захранваща глава на държача на ножа и револверна глава на инструмента върху основата), за да се гарантира стабилност и надеждност. Нашата машина е проектирана с ясна и практична структура, пригодена за приложения в реалния свят и проектирана за удобна за потребителя работа.

Модел:CK52DTY

Изпратете запитване

Описание на продукта

Като професионален производител, ние Jingfusi® бихме искали да ви предоставим комбинирана машина за въртене и фрезоване на револверна кула.

информация за продукта

Списък с параметри

вещ	Модел на струг	мерна единица	CK46DTY	CK52DTY
Обхват на обработка	Максимален диаметър на въртене на шпиндела	мм	Ø 600
	Максимална дължина на външния кръг на завиване	мм	300
	Максимален диаметър на пръта	мм	Ø 45	Ø 55
главна ос	Максимална скорост на шпиндела	об/мин	6000 (настройка 4500)	4200 (настройка 3500)

	Тип шпинделна глава		A2-5	A2-6
	Диаметър на проходния отвор на шпиндела	мм	Ø 56	Ø 66
фураж	Максимален ход на оста X/Z/Y	мм	800/400/±60


	Силова глава от 90 °, минаваща през центъра на шпиндела	мм	60
	Максимално бързо движение на X/Z/Y ос	м/мин	24 (настройка 18) / 24 (настройка 18) /15 (настройка 12)
	Винтова щанга по оста X/Z/Y	мм	32/32/32
	Ролкова писта по ос X/Z/Y	мм	35/35/35
Силова кула	Мощна кула модел (мощна кула)	BMT	BMT45, по избор BMT55

	Цанга за захранваща глава	Е	ER25
	Фиксиран размер на държача за инструменти	мм	25X25
	Диаметър на стеблото на държача на отвора	мм	Ø25
Задна стойка	Мощност/въртящ момент на главния двигател	KW/Nm	7,5 KW/номинален 47Nm	11KW/номинален 72Nm


	Мощност/въртящ момент на двигателя по ос X/Z/Y	KW/Nm	yaskawa 1.8KW/11.5N. Опционално ново поколение 2,4 KW/номинален 11,5 Nm
	Максимална скорост на двигателя на купола	об/мин	80000° (мощна глава ≤7000 промяна, 90° мощност на глава ≤6000 промяна)
	Мощност/въртящ момент на двигателя на главата	KW/Nm	8,5 KW/номинален 16,5 Nm
	Мощност/въртящ момент на двигателя за смяна на револверна револвър	KW/Nm	Ново поколение 1.0 KW /3.1NM
друго	Спирачно устройство за позициониране на шпиндела		хидравлично налягане


	Наклон на леглото	°	35°
	Дължина на машинния инструмент X ширина X височина	мм	2200X1500X1900
	Общо тегло на цялата машина	КИЛОГРАМА	3900КГ
	Обща мощност	kw	15
	Средна консумация на енергия	kw/h	3

Точност на машинния инструмент

Точност на машината, стандартен фактор Jingfus:
Основен тестов елемент	Схематична диаграма	Фабричен стандарт


Радиален ритъм на шпиндела		Откриване на изтичане на външния конус	0.0035


Позиция на повторение на оста X		Откриване на повтарящо се позициониране на оста X. Забележка: Първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране.	0.003


Позиция за повторение на Z-ос		Откриване на повтарящо се позициониране по оста Z. Забележка: Първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране.	0.003


Позиция за повторение на оста Y		Откриване на повтарящо се позициониране по оста Y. Забележка: Първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране.	0.004


Позиция за повторение на оста C		Открийте препозиционирането на фиксираната точка на C-ос, забележете: първо прогнозирайте около 50 пъти, за да компенсирате грешката на студения и горещ двигател, и след това открийте повторното позициониране	20 дъгови секунди


Позиция на ос C ротационна		Открийте произволната точност на позицията на C-ос, забележка: първо предскажете около 50 пъти, за да компенсирате грешката на студения и горещ двигател и след това проверете повторените настройки	72 дъгови секунди


Захващащ ритъм на главата		Конусен ритъм	0.015

Захващащ ритъм на главата		Затягащо биене	0.01

Ако клиентът иска да тества точността на ISO или VD1 на оста X/Z/Y, това се определя в момента на писане на договора. Клиентът трябва да тества този артикул едновременно с първоначалното приемане на Jingfusi Factory.
