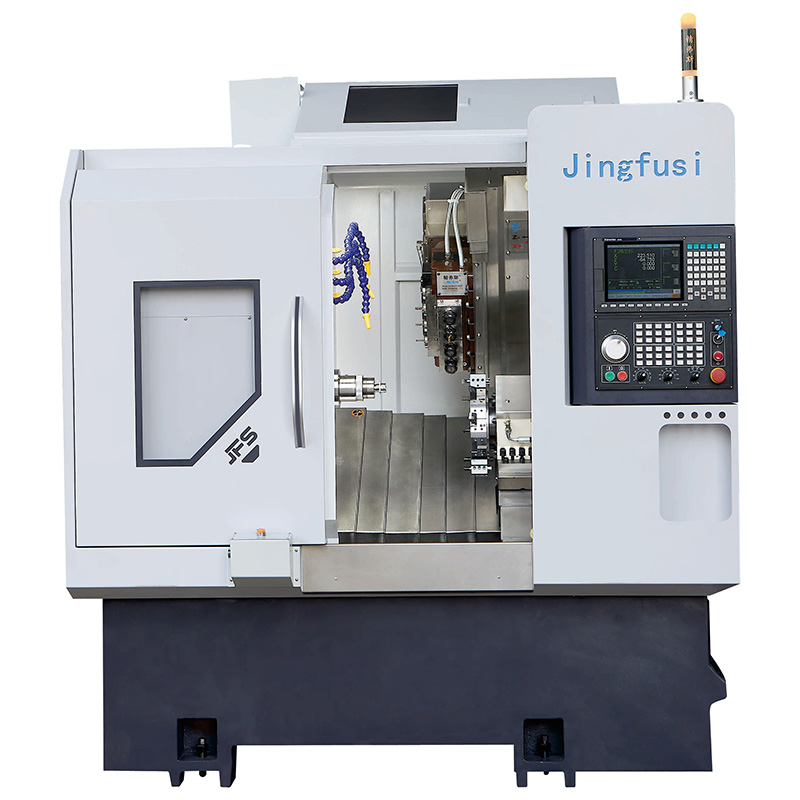

Стругова мелница CNC струг

Jingfusi е производител на стругови фрези с ЦПУ. Нашата фабрика се ангажира да предоставя на клиентите високопроизводителни, рентабилни машинни инструменти. Ние непрекъснато проучваме нуждите на клиентите на пазара и произвеждаме продукти, които отговарят на действителните им изисквания за употреба, печелейки похвала от много потребители в индустрията. Добре дошли да посетите нашата фабрика!

Модел:CK46/52-4+4+Y

Изпратете запитване

Описание на продукта

Jingfusi е фабрика за стругови фрези с ЦПУ. Следните са основните характеристики на нашия продукт:

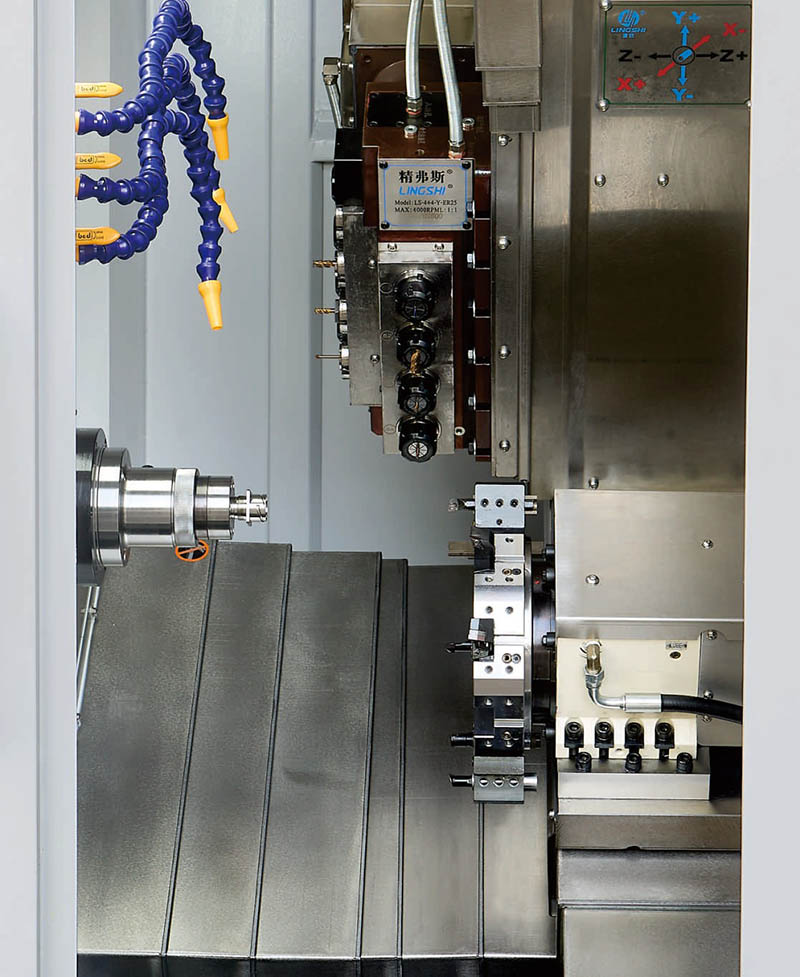

• В сравнение със задвижваните револверни глави, нашият машинен инструмент предлага по-високи скорости, по-висока прецизност и по-добра повърхностна обработка при обработка на малки до средни по размер части.

• Нашата захранваща глава разполага с 65 мм междуосие и щепселна конструкция, което улеснява смяната на захранващата глава или лагерите, опростявайки рутинната поддръжка.

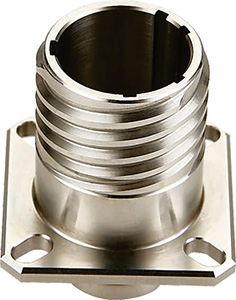

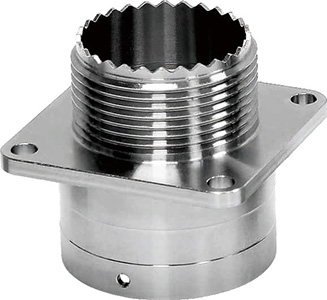

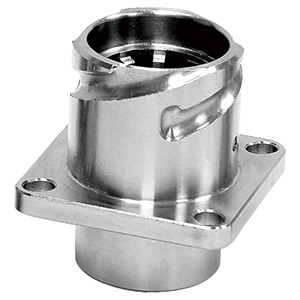

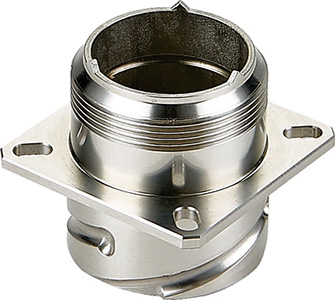

• Нашият машинен инструмент може да обработва сложни материали като неръждаема стомана, титанови сплави и въглеродна стомана.

• Нашата машина гарантира дълготрайна стабилна обработка и има дълъг експлоатационен живот.

Основна спецификация

Модел на струг		единица	CK46-4+4+Y	CK52-4+4+Y	Remart
Капацитет за обработка	Максимален диаметър на люлеене над леглото	мм	O480	O480
	Максимален диаметър за настройка	мм	Q80	Q80
	Максимална дължина на струговане	мм	320	320
Шпиндел	Център на шпиндела високо от земята	мм	1150	1150
	Транспортьор за стружки	-	A2-5	A2-6
	Диаметър на отвора на шпиндела	мм	056	066
	Максимален даметър на материала на пръта	мм	O45	051
	Максимална скорост на шпиндела	об/мин	4500	4000
	мощност на двигателя на шпиндела	Kw/N.m	7.5Kw/47N.m	11Kw/72N.m	Опционално интегриран 11kW/60Nm Опционално интегриран 22kW/170Nm
Силова кула	Модел на монтаж на захранваща глава		Фиксирана 4+радилна посока4+аксиална посока4	ойн
	Силов двигател на главата	Kw/N.m	SYNTEC 1.7Kw/8.34N.m	SYNTEC 1.7Kw/8.3N.m	Два двигателя задвижват осем глави
	Разстояние между валовете	мм	65	65
	X/ZY-ос C3-gradebll винтове	r/mm	5000	5000	4000 често използвани
	Метод на монтиране на инструмента на мощността		ER25	ER25
Серво купол	Модел серво купол		МК-63РСВ-8Т	МК-63РСВ-8Т	Опция 12T
Хранене по оста X/Z/Y	X/Z/Y ос Максимална бърза скорост на движение	м/мой	24	24
	×/Z/Y-ос мощност/въртящ момент на двигателя	kw/N.m	YASKAWAI 1.3 KW/8.34Nm или SYNTEC 1.8KW/11.5Nm	YASKAWAI 1.3 KW/8.34Nm или SYNTEC 1.8KW/11.5Nm
	X/ZY-ос C3-gradebll винтове		32/32/25	32/32/25
	×/ZY-ост olerguide rais	-	35/35/25	35/35/25
	Xaxефективно пътуване	мм	800	800
	Ефективен ход по ос Z	мм	470	470
	Yaxis ефективно пътуване	мм	260	260
	Интерполационната Y-ос 90° силова глава преминава през центъра на шпиндела	мм	70	70
Спецификации на оборудването	Нетно тегло на машината	кг	3400	3500
	Обща мощност на машината	KW	13	16.5
	Машина Д×Ш×В	мм	2200×1580 x1900	2200×1580×1900

Машината непрекъснато се оптимизира; моля, обърнете се към действителните данни на машината за горните параметри.

Незадължителни елементи

Конфигурационен елемент		CK46-4+4+Y	CK52-4+4+Y
Основен шпиндел	Механичен шпиндел	●	●
Основен шпиндел	Електрически шпиндел	O	O
контролер	Контролер SYNTEC	●	●
контролер	Контролер FANUC		O
Захранваща ос	Яскава	●	●
Захранваща ос	SYNTEC	O	O
Обработка на дела	Издърпайте назад скоба	●	●
Обработка на дела	Чък	O	O
флъш	8 работни станции	●	●
флъш	12 работни станции	O	O
Помощно оборудване	Устройство за събиране на части	O	O
	Устройство за хранене	O	O
	Транспортьор за стружки	O	O
	Автоматизиран робот	O	O
	Сепаратор на маслена мъгла	O	O
