Машина за обработка на мелница

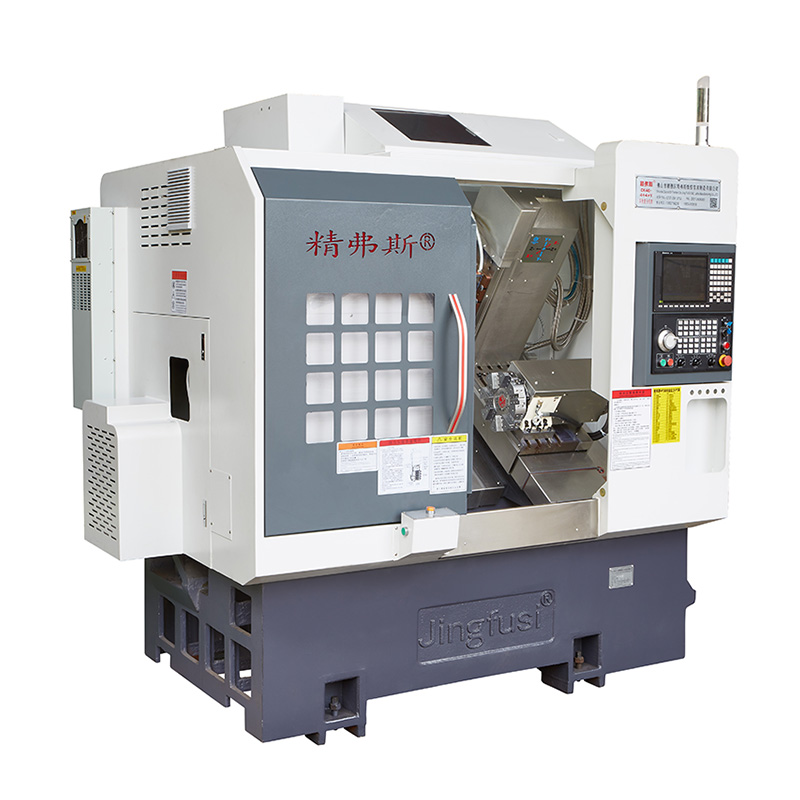

Машината за обработка на Turn-Mill Jingfusi® е особено подходяща за масово производство на части със сложни форми, като микро компоненти, микро валове, електронни конектори, очила, часовници и различни хардуерни аксесоари.

Модел:CK52-5+5+Y

Изпратете запитване

Описание на продукта

Машината за обработка на завой има характеристиките на висока точност и висока ефективност. Той може да превключва между ръководен втулка и без водачи втулка, да извърши подходяща обработка според дължината на детайла и има разумна структура. И трите оси използват линейни водачи за валцуване, които имат добра устойчивост на износване и висока точност. , задвижван от серво двигател, линейната структура на реда на инструмента има характеристиките на бързата промяна на инструмента, системата CNC има пълни функции и е лесна за контрол. Обработването без ръкави не изисква шлифовъчни материали и може да обработва ленти с висока скорост и висока точност, а минималният останал материал е само 30 мм. Незадължителното устройство за странична обработка може да реализира процеси на пробиване и смилане.

Диаграма за пътуване на машината

Подробности за продукта

Списък на параметрите

артикул	Съдържание	единица	CK46-5+5+y	CK52-5+5+y
Обработка на обхват	Замахнете над леглото	мм	Ø 500
	Максимална дължина на външния кръг на завиване	мм	320
	Максимален диаметър на лентата	мм	Ø 45	Ø 51 ~ 55
главна ос	Максимална скорост на шпиндела	r/min	6000 (зададено на 4000)	4500 (зададено на 3500)
	Тип глава на шпиндела		A2-5	A2-6
	Диаметър на шпиндела през отвора	мм	Ø 56	Ø 66
Хранене	X/z/y ос максимален удар	мм	800/470/310
	Максимално бързо движение на x/z/y ос	m/my	24 (Настройка 18)/24 (Настройка 18)/15 (Настройка 8)
	X/Z/Y ОСССКА ПРОТИВ	мм	32/32/25
	X/z/y Оста релса	мм	35/35/25
Кула за нож	Осем станция кула	PCS	8 станции, могат да бъдат оборудвани с държачи за инструменти с двойни дупки, по избор с 12 станции
Захранваща глава	Формуляр за задържане на инструмента за захранване		ER25
	Максимална скорост на захранването	r/min	6000 (зададено на 4000), може да се използва често за обработка на продукти от 4000
	Максимален монтажен сондаж и диаметър на фрезовата глава	мм	Ø 16
	Разстояние между вала на захранването и вала	мм	65
електрически машини	Основна мощност/въртящ момент на двигателя	KW / nm	7.5 kW/47.75nm, незадължителен 11kW/70.03nm за стоманени части с капацитет за обработка 80 и по -горе
	X/z/y мощност/въртящ мотор на оси	KW / nm	Yaskawa 1.8kw/11.5nm. Незадължително ново поколение 2.4 kW/оценка 11.5nm
	X/Z мощност/въртящ момент на двигателя на главата	KW / nm	2.4 kW/11.5nm
	Максимална скорост на моторния двигател на захранването	r/min	5000
други	Спирателно устройство за позициониране на шпиндела		хидравлично налягане
	Наклон на леглото	°	35 °
	Дължина на плочата на масата с нож х ширина	мм	700x290
	Дължина на машинния инструмент x ширина x височина	мм	2200x1580x2000
	Общо тегло на цялата машина	Кг	3430
	Обща мощност	KW	13
	Средна консумация на енергия	Kw / h	2

Точност на машинния инструмент

Точност на машината, стандарт на Jingfus фактор:
Основен тестов елемент	Схематична диаграма	Фабричен стандарт


Вретено радиален ритъм		Открийте изтичане на външен конус	0.0035


X-ос повторна позиция		Открийте повторното позициониране на оста x. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.003


Z-ос повторна позиция		Открийте многократно позициониране по оста Z. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.003


Y-ос повторна позиция		Открийте многократно позициониране по оста Y. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.004


C Оста Повторение Позиция		Открийте препозиционирането на фиксираната точка на С-ос, обърнете внимание: Първо прогнозирайте около 50 пъти да компенсирате грешката на студения и горещ двигател и след това открийте повторното позициониране	20 дъга секунди


C ОСС позиция въртене		Открийте точността на произволната позиция на оста на С, забележете: Първо прогнозирайте около 50 пъти да компенсирате грешката на студения и горещ двигател и след това проверете повторените настройки	72 дъга секунди


Затягане на захранването на главата		Конус бит	0.015

Затягане на захранването на главата		Затягане на биенето	0.01

Ако клиентът иска да тества точността на ISO или VD1 на оста X/Z/Y, той ще бъде определен в момента на писане на договора. Клиентът трябва да тества този артикул едновременно с първоначалното приемане на фабриката Jingfusi.
