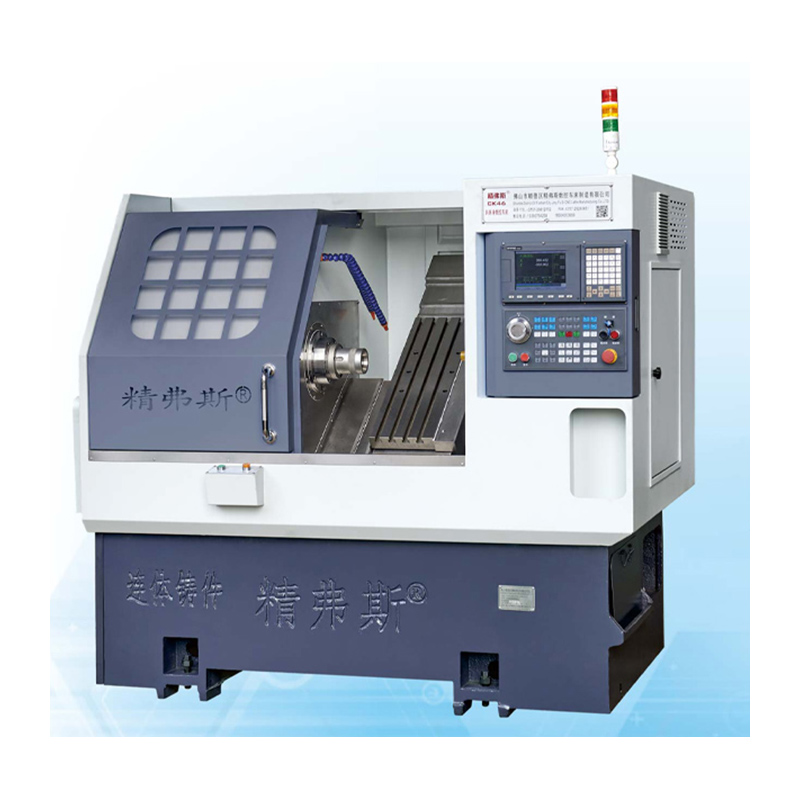

Завършващ съединение на струг CNC

Определящ аспект на съединението на Jingfusi® завой на струг CNC е неговата скална и устойчива конструкция. Това гарантира, че независимо от най -взискателните натоварвания, той поддържа непоколебима точност и постоянна производителност. Похвалете се с тежкотоварно легло и линейни водещи релси, тази машина е изработена за дълголетие и осигурява надеждни резултати, които надминават всички очаквания.

Модел:CK76DTY

Изпратете запитване

Описание на продукта

ВЪВЕДЕНИЕ НА ВЪЗСТАНОВЯВАНЕ НА СЪБИРАНЕ НА ЦЕНКИ ВЪВЕДЕНИЕ ВЪВЕДЕНИЕ

Висококачественият контур на завой на CNC, доставен от производителя JingFusi®, е най-доброто решение за прецизна обработка и производство.

По принцип основната стойност на това авангардно съединение на CNC CNC е да се осигури несравнима точност, ефективност и гъвкавост, за да се справи с строгостта на съвременните производствени процеси. Нашият струг на CNC Mill-Turn използва авангардна технология за точно и бързо извършва различни операции като завъртане, смилане, пробиване и подслушване.

Не само това, стругът на CNC за завъртане на завъртането също е оборудван с високоскоростен двигател на шпиндела, за да се осигури по-бързи и по-точни скорости на рязане по време на обработката. Тази характеристика е особено критична при сложни задачи за обработка, тъй като може значително да намали времето на производствения цикъл, като същевременно поддържа висока точност.

Нещо повече, вградената система за управление на ЦПУ на този машинен инструмент приема удобен за потребителя дизайн, което прави лесно и бързо както за начинаещи, така и за опитни оператори да завършат настройките и работата на обработката. Тази функция го прави идеален избор за работилници, малки предприятия и дори големи производствени предприятия.

Друг акцент на струговата струга на CNC завой, е неговите мощни възможности за обработка. С големия си замах на леглото и голямото разстояние между центровете, той лесно може да се справи с големи детайли с различни размери и форми, за да отговори на почти всякакви нужди от обработка.

Списък на параметрите на слоеве за завъртане на параметрите на CNC

артикул	Модел на струг	единица	CK46DTY	CK52dty
Обработка на обхват	Максимален диаметър на въртене на шпиндела	мм	Ø 600
	Максимална дължина на външния кръг на завиване	мм	300
	Максимален диаметър на лентата	мм	Ø 45	Ø 55
главна ос	Максимална скорост на шпиндела	r/min	6000 (Настройка 4500)	4200 (Настройка 3500)

	Тип глава на шпиндела		A2-5	A2-6
	Диаметър на шпиндела през отвора	мм	Ø 56	Ø 66
Хранене	X/z/y ос максимален удар	мм	800/400/± 60


	90 ° захранваща глава, преминаваща през центъра на шпиндела	мм	60
	Максимално бързо движение на x/z/y ос	m/my	24 (Настройка 18) / 24 (Настройка 18) / 15 (Настройка 12)
	X/Z/Y ОСССКА ПРОТИВ	мм	32/32/32
	X/Z/Y ОСС РОЛЕР ПЕЧЕЛ	мм	35/35/35
Силова кула	Модел на мощност на кулата (мощностна кула)	BMT	BMT45 ， Незадължителен BMT55

	Колет на Power Head	Е	ER25
	Фиксиран размер на притежателя на инструмента	мм	25x25
	Диаметър на шейкъра на отвора	мм	Ø25
Опашка	Основна мощност/въртящ момент на двигателя	KW / nm	7,5 kW/оценка 47 nm	11kW/с оценка 72nm


	X/z/y мощност/въртящ мотор на оси	KW / nm	Yaskawa 1.8kw/11.5n. Незадължително New Generation2.4 kW/с рейтинг 11.5nm
	Максимална скорост на моторния мотор на кулата	r/min	80000 ° (Промяна на главата ≤7000 ≤ 90 ° Промяна на главата ≤6000)
	Мощност/въртящ момент на мощност	KW / nm	8,5 kW/оценка 16,5 nm
	Мощност/въртящ момент на инструмента за смяна на инструмента за смяна на двигателя	KW / nm	New Generation1.0 kW /3.1nm
други	Спирателно устройство за позициониране на шпиндела		хидравлично налягане


	Наклон на леглото	°	35 °
	Дължина на машинния инструмент x ширина x височина	мм	2200x1500x1900
	Общо тегло на цялата машина	Кг	3900 кг
	Обща мощност	KW	15
	Средна консумация на енергия	Kw / h	3

Точност на машинния инструмент

Точност на машината, стандарт на Jingfus фактор:
Основен тестов елемент	Схематична диаграма	Фабричен стандарт


Вретено радиален ритъм		Открийте изтичане на външен конус	0.0035


X-ос повторна позиция		Открийте повторното позициониране на оста x. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.003


Z-ос повторна позиция		Открийте многократно позициониране по оста Z. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.003


Y-ос повторна позиция		Открийте многократно позициониране по оста Y. ЗАБЕЛЕЖКА: Първо прогнозирайте около 50 пъти да компенсират грешката на студения двигател и горещия двигател и след това открийте повторното позициониране.	0.004


C Оста Повторение Позиция		Открийте препозиционирането на фиксираната точка на С-ос, обърнете внимание: Първо прогнозирайте около 50 пъти да компенсирате грешката на студения и горещ двигател и след това открийте повторното позициониране	20 дъга секунди


C ОСС позиция въртене		Открийте точността на произволната позиция на оста на С, забележете: Първо прогнозирайте около 50 пъти да компенсирате грешката на студения и горещ двигател и след това проверете повторените настройки	72 дъга секунди


Затягане на захранването на главата		Конус бит	0.015

Затягане на захранването на главата		Затягане на биенето	0.01

Ако клиентът иска да тества точността на ISO или VD1 на оста X/Z/Y, той ще бъде определен в момента на писане на договора. Клиентът трябва да тества този артикул едновременно с първоначалното приемане на фабриката Jingfusi.
